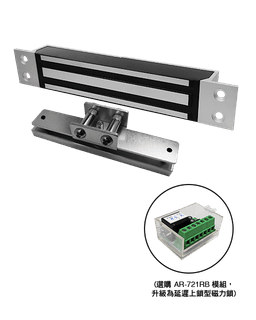

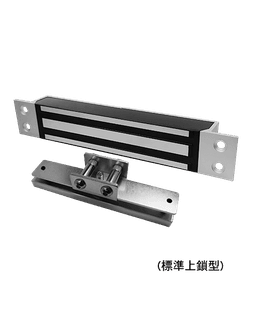

SOYAL AR-0600M-R 600磅埋入式磁力鎖
- ✦250kg / 600磅，600磅埋入式磁力鎖
- ✦12~24VDC，400mA / 12VDC；200mA / 24VDC
- ✦磁力鎖斷電時釋放，需納入消防逃生與備援電源規劃
- ✦尺寸：38(H)x228(W)x27(D)mm；吸附鐵板38(H)x185(W)x12(D)
- ✦門位偵測 / LED：YES / NO
需要確認安裝與相容條件？02-7730-1158
SOYAL AR-0600M-R 是 600 磅埋入式磁力鎖
AR-0600M-R 是 250kg / 600 磅埋入式磁力鎖，適合希望鎖體較不外露、門框條件可配合開孔安裝的門禁場景。它支援門位偵測，適合需要把門位訊號回傳至控制系統的配置。
選型提醒
埋入式安裝比表面安裝更依賴門框深度、開孔精度與線材走向。此型號支援 12~24VDC，尺寸為 38(H)x228(W)x27(D)mm，施工前應先確認門框結構是否能容納鎖體與吸附鐵板。
Selection Guide
應用與選型
適用場景
- • 需隱藏鎖體、且門框具足夠埋入空間的門點
- • 需要埋入式磁力鎖搭配門禁控制器、開門按鈕與門位回報的入口
適用需求
- • 門材、門重與支架條件符合，並需要約 600 磅 規格的門點
不建議情境
- • 尚未確認門材、開門方向、消防逃生要求、斷電邏輯或安裝空間的門點
快速重點規格
防護等級
—
鎖具類型
磁力鎖
通電／斷電行為
斷電釋放
拉力／承受推力
250 kg
工作電壓
12–24 V DC
工作電流
12 V DC - 400 mA 24 V DC - 200 mA
狀態偵測／訊號
有
LED 指示器
無
相容與搭配
- • 工作電源為 12–24V DC；電源供應器、線徑與控制器接點須依實際電流配置
- • 斷電邏輯為斷電釋放；須與消防釋放、門弓器、機械鎖及逃生流程一起核對
安裝注意事項
- • 施工前實測門框、門扇、間隙與開門方向，依門型選擇適當支架及固定方式。
- • 完工後驗證門扇回位、鎖體對位、斷電狀態、門位訊號與連續開關門。
維護建議
- • 定期測試上鎖、開鎖、門位回報、斷電行為及消防釋放流程。
- • 檢查鎖體、吸板、鎖舌、門弓器與支架是否偏移、鬆動或磨耗。
- • 保持接觸面清潔，不在磁力鎖吸附面塗油；異常發熱或異音應立即檢修。
選型規格（官網複核）
| 鎖具類型 | 磁力鎖 |
|---|---|
| 通電／斷電行為 | 斷電釋放 |
| 拉力／承受推力 | 250 kg |
| 工作電壓 | 12–24 V DC |
| 工作電流 | 12 V DC - 400 mA 24 V DC - 200 mA |
| 狀態偵測／訊號 | 有 |
| LED 指示器 | 無 |
| 鎖體尺寸 | 磁力鎖: 38(H)X228(W)X27(D) 吸附鐵板: 38(H)X185(W)X12(D) mm |
| 外殼／材質 | 鎖體外殼:鋁合金 ； 吸附鐵板: 純鐵 ； 支架:鋁合金 |
| 使用壽命 | 超過500,000 次 |
| 操作環境 | 鎖體表面溫度: ≦ ambient temperature ± 20°C 環境溫度: -10°C ~ +55°C |
選型重點
| 防護等級 | — |
|---|
官方規格
| 尺寸 | 38(H)x228(W)x27(D)mm；吸附鐵板38(H)x185(W)x12(D) |
|---|---|
| 重量 | 約1.01kg |
Q: 磁力鎖斷電時會怎樣？+
磁力鎖靠通電產生磁力吸附，斷電時會釋放。
Q: 拉力要怎麼選？+
小型櫃體可用低拉力；一般門禁門常用300~600磅；雙門、重門或高安全需求要依門重、門寬與使用情境評估。
Q: 需要支架嗎？+
外拉門且門框寬度足夠時可能可直接安裝；內推門、窄框門、玻璃門或厚門通常需要LZ支架、U型夾或鐵板支架。
Q: 可以接門禁讀卡機嗎？+
可以。通常由門禁控制器或繼電器控制磁力鎖電源，並可搭配開門按鈕、緊急開關、消防訊號與備援電源。
PROCUREMENT CHECK
採購與導入前確認
以下是評估 SOYAL AR-0600M-R 600磅埋入式磁力鎖 時的通用檢查點；實際功能與可用性仍需依原廠文件、現場勘查與正式報價確認。
規格來源與版本紀錄
本頁規格依 SOYAL 原廠公開資料整理，最後核對：2026/10/25。 正式採購前，一帆會再依現場、韌體與供貨版本確認。 開啟原廠規格頁（新視窗）
- 1確認門體、鎖體、進出管制方式、斷電邏輯與消防逃生要求。
- 2先核對 AR-0600M-R 與既有主機、控制器、供電與通訊協定是否相容。
- 3依現場布線、安裝位置、使用人數與管理流程確認施工條件。
- 4型號、必要配件、授權與交期以正式報價及原廠最新資料為準。
Related Products
相關型號比較
比較AR-0600M-R與相關型號的規格、安裝條件及預算，確認適用設備。
選型核對重點
- • 確認設備功能、通訊介面與現有系統的相容條件。
- • 核對安裝環境、供電與後續擴充需求。
- • 比較設備、施工及維護費用，並確認供貨條件。
