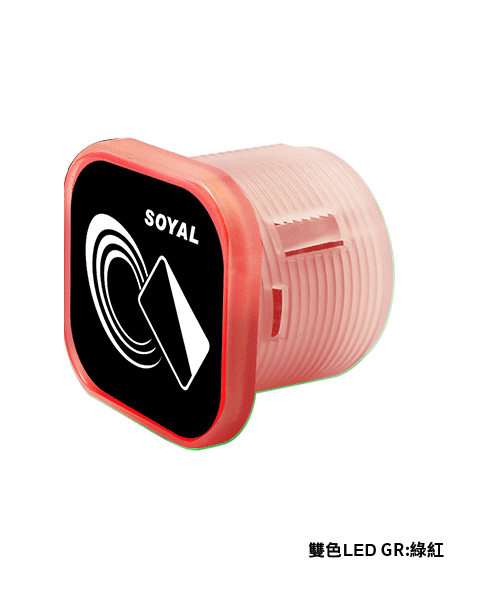

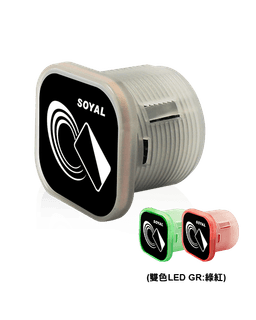

SOYAL AR-101-H 迷你門禁控制器
- ✦SOYAL 門禁相關配件，用於系統擴充與安裝整合
- ✦適合搭配控制器、讀頭、電鎖、模組或現場設備使用
- ✦選型需確認相容型號、供電、通訊介面與安裝空間
- ✦可依案場需求處理門禁、房控、設備聯動或施工轉接
- ✦下單前建議確認實際型號、版本與施工條件
需要確認安裝與相容條件？02-7730-1158
SOYAL AR-101-H 是迷你門禁控制器
AR-101-H 屬於相關配件中的迷你門禁控制器，頁面重點放在用途、相容條件與安裝前需要確認的細節。這類產品多半不是獨立運作的主設備，應搭配門禁控制器、讀頭、電鎖、電源或現場設備一起規劃。
選型提醒
確認型號時，請先比對安裝位置、供電電壓、輸出接點、通訊介面、門型或相容設備。若同系列有不同面板、支架、韌體或尺寸版本，建議以現場照片、門框尺寸與控制架構一起確認，避免配件選錯造成返工。
Selection Guide
應用與選型
適用場景
- • 空間有限的單門或 1.5 門讀卡控制
- • 迷你門禁控制器用於補齊門禁設備之間的安裝、通訊、供電或控制需求
適用需求
- • 已確認主設備型號、介面與現場條件，且卡片頻率、RS-485 與門鎖 I/O 需求皆吻合的專案
不建議情境
- • 只憑外觀或接頭相似、尚未確認尺寸、電壓、介面與韌體版本的替代使用
快速重點規格
卡片加密
支援 DESFire EAL4+（AES-128）
機身
超迷你設計
感應頻率
125kHz / 13.56MHz / 雙頻（依型號）
通訊介面
RS-485（支援串聯堆疊）
加密通訊
SSC（SOYAL Security Communication）
通行模式
讀卡（無密碼鍵盤）
管制門數
1.5 門
門鎖輸出
0.1～600 秒 / 切換模式
相容與搭配
- • 依版本支援 125kHz、13.56MHz 或雙頻，並使用 RS-485 通訊
- • 採購前應以完整料號、主設備版本與原廠規格核對，不能只比對系列名稱
安裝注意事項
- • 施工前記錄主設備型號、線序、電壓、接點與安裝尺寸，確認後再固定或送電。
- • 完工時執行端到端功能測試，並將料號、接線與設定留存於竣工資料。
維護建議
- • 定期檢查固定螺絲、端子、接頭與外殼，發現鬆動、鏽蝕或過熱應立即處理。
- • 系統異動後重新測試對應的門禁、開鎖、通訊或辨識流程。
- • 保留型號、接線、設定與更換日期紀錄，避免維修時以外觀相近配件誤替代。
產品規格
| 機身 | 超迷你設計 |
|---|---|
| 感應頻率 | 125kHz / 13.56MHz / 雙頻（依型號） |
| 通訊介面 | RS-485（支援串聯堆疊） |
| 加密通訊 | SSC（SOYAL Security Communication） |
| 卡片加密 | 支援 DESFire EAL4+（AES-128） |
| 通行模式 | 讀卡（無密碼鍵盤） |
| 管制門數 | 1.5 門 |
輸出規格
| 門鎖輸出 | 0.1～600 秒 / 切換模式 |
|---|---|
| 警報輸出 | 1～600 秒 |
| 警戒輸出 | ×1 |
| 求援輸出 | ×1 |
| 數位串列開門 | ×1 |
硬體與功能
| 防當機 | 內建看門狗電路 |
|---|---|
| 時鐘 | 萬年曆 |
| 韌體更新 | 支援線上更新 |
| 靜音模式 | 開門按鈕靜音 / 全靜音 |
| 讀頭模式 | 支援 RS-485 讀頭模式 |

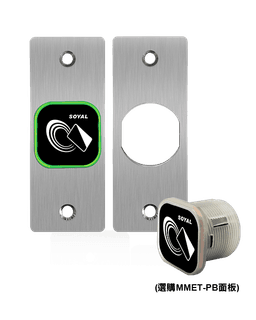

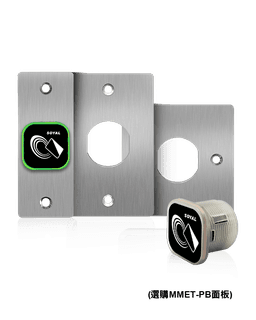

| 選配 | 不鏽鋼面板 |
| 產地 | 台灣 |
Q: 這類配件可以單獨購買嗎？+
可以，但配件通常需要搭配指定控制器、讀頭、電鎖、門型或安裝條件，建議先確認相容性。
Q: 支架或轉接模組怎麼選？+
先確認主設備型號，再確認門型、安裝方向、供電電壓、通訊介面與現場尺寸。
Q: 感應卡或鑰匙圈是否都通用？+
不一定。需要確認讀頭支援的頻率、卡片格式與卡號位元，避免發卡後無法讀取。
Q: 下單前要提供什麼資訊？+
建議提供主設備型號、現場照片、門框或配電條件，以及希望達成的控制功能。
PROCUREMENT CHECK
採購與導入前確認
以下是評估 SOYAL AR-101-H 迷你門禁控制器 時的通用檢查點；實際功能與可用性仍需依原廠文件、現場勘查與正式報價確認。
規格來源與版本紀錄
本頁規格依 SOYAL 原廠公開資料整理，最後核對：2026/04/23。 正式採購前，一帆會再依現場、韌體與供貨版本確認。 開啟原廠規格頁（新視窗）
- 1確認相關配件的功能需求、擴充方式與後續維護責任。
- 2先核對 AR-101-H 與既有主機、控制器、供電與通訊協定是否相容。
- 3依現場布線、安裝位置、使用人數與管理流程確認施工條件。
- 4型號、必要配件、授權與交期以正式報價及原廠最新資料為準。
