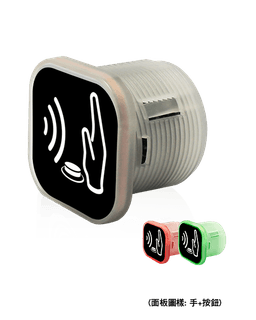

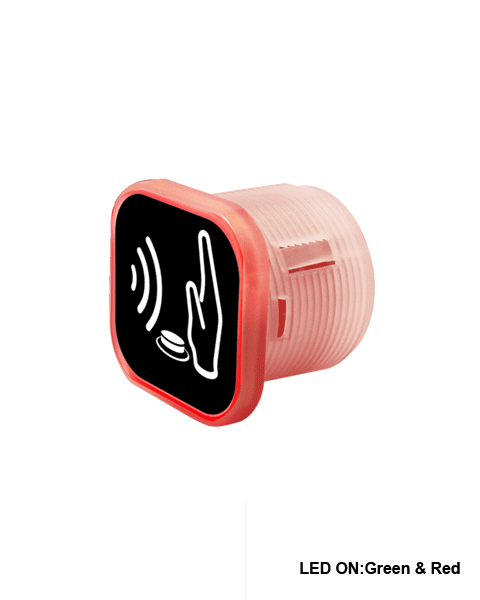

SOYAL 紅外線免接觸開門按鈕（方型）
- ✦紅外線感應與實體按鍵兩用；感應電源中斷時可使用實體按鍵。
- ✦1–8 cm（附實體按鈕）
- ✦DC 12–24 V

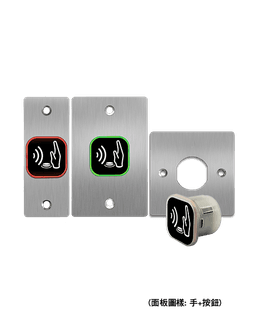

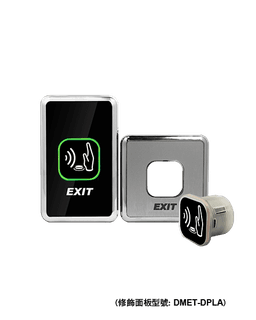

- ✦嵌入式模組；修飾面板依窄版／美規／歐規另選
需要確認安裝與相容條件？02-7730-1158
SOYAL AR-101-PBI-S 紅外線與實體按鍵兩用開關
透過紅外線感應觸發，也可直接按壓實體開關。實體按鍵可在感應電源中斷時操作；門鎖是否開啟仍取決於門禁與電鎖電源及接線。
供電與施工
工作電壓為 DC 12–24 V；DC 12 V 待機電流 30 mA、工作電流 75 mA。安裝採嵌入式模組，修飾面板與尺寸依實際規格確認。
37(H) × 37(W) × 31(D) mm
Selection Guide
應用與選型
適用場景
- • 辦公室、社區與公共空間出門側的方型明裝免接觸開門
- • 希望減少接觸、改善衛生並保留清楚燈號回饋的門點
適用需求
- • 安裝盒與面板尺寸相符，且 近距離紅外線 感應距離能避開走道誤觸的室內入口
不建議情境
- • 可直接受日曬雨淋、強烈反光，或必須由消防系統直接釋放的唯一逃生裝置
快速重點規格
觸發方式
紅外線感應＋實體按鍵
觸發距離
1–8 cm（附實體按鈕）
安裝方式
嵌入式模組；修飾面板依窄版／美規／歐規另選
輸出接點
1 Form C（1 A／30 V）
接點容量
30 V DC 1 A／125 V AC 0.3 A
工作電壓
12–24 V DC
工作電流
DC 12 V：待機 30 mA／工作 75 mA
尺寸
37(H) × 37(W) × 31(D) mm
相容與搭配
- • 輸出接點需與門禁控制器 REX / 開門輸入的接點型態及容量相容
- • 供電型號需核對工作電壓；施工前確認面板、底盒深度及常開／常閉接法
安裝注意事項
- • 依人流方向調整感應距離，避免行人經過、推車或反射物造成誤觸發。
- • 完工時測試停電、控制器離線、火警與正常開門等各種狀態。
維護建議
- • 定期測試感應、接點輸出、燈號及控制器開門流程。
- • 清潔感應面板並確認沒有強光、反射物或裝潢遮擋造成誤觸發。
- • 消防或逃生門應另依核定設計測試，不可只依出門按鈕作為安全釋放。
選型規格（官網複核）
| 觸發方式 | 紅外線感應＋實體按鍵 |
|---|---|
| 觸發距離 | 1–8 cm（附實體按鈕） |
| 安裝方式 | 嵌入式模組；修飾面板依窄版／美規／歐規另選 |
| 輸出接點 | 1 Form C（1 A／30 V） |
| 接點容量 | 30 V DC 1 A／125 V AC 0.3 A |
| 工作電壓 | 12–24 V DC |
| 工作電流 | DC 12 V：待機 30 mA／工作 75 mA |
| 尺寸 | 37(H) × 37(W) × 31(D) mm |
| 備援開關 | 實體按鍵（感應電源中斷時可使用） |
Q: 這款按鈕可以直接控制電鎖嗎？+
通常會接到門禁控制器、繼電器或自動門接點，再由系統控制電鎖或開門動作。
Q: 免接觸按鈕安裝時最重要的是什麼？+
要確認感應距離、安裝高度、線盒尺寸，並避開強光直射、鏡面反光或人員經過容易誤觸發的位置。
Q: N.O. / N.C. 要怎麼選？+
需依控制器或自動門主機的觸發邏輯決定，施工前應先確認接點需求與安全邏輯。
Q: 戶外可以安裝嗎？+
需看型號防護與現場遮蔽條件；半戶外或戶外建議加強防水、排水與線材保護。
PROCUREMENT CHECK
採購與導入前確認
以下是評估 SOYAL 紅外線免接觸開門按鈕（方型） 時的通用檢查點；實際功能與可用性仍需依原廠文件、現場勘查與正式報價確認。
規格來源與版本紀錄
本頁規格依 SOYAL 原廠公開資料整理，最後核對：2026/10/25。 正式採購前，一帆會再依現場、韌體與供貨版本確認。 開啟原廠規格頁（新視窗）
- 1確認門體、鎖體、進出管制方式、斷電邏輯與消防逃生要求。
- 2先核對 AR-101-PBI-S 與既有主機、控制器、供電與通訊協定是否相容。
- 3依現場布線、安裝位置、使用人數與管理流程確認施工條件。
- 4型號、必要配件、授權與交期以正式報價及原廠最新資料為準。
