SOYAL AR-101-PBI-L 紅外線免接觸開門按鈕
- ✦紅外線非接觸感應，兼具實體按鈕備援
- ✦感應距離 1~8cm，可依現場調整
- ✦模組化設計，可搭配窄型、美規、歐規面板
- ✦適合需要免觸碰開門或電梯按鈕觸發的場景
- ✦安裝前需確認面板尺寸、線盒與開門接點邏輯
需要確認安裝與相容條件？02-7730-1158
SOYAL AR-101-PBI-L 是紅外線免接觸開門按鈕
AR-101-PBI-L 屬於開門按鈕中的紅外線免接觸開門按鈕，頁面重點放在用途、相容條件與安裝前需要確認的細節。這類產品多半不是獨立運作的主設備，應搭配門禁控制器、讀頭、電鎖、電源或現場設備一起規劃。
選型提醒
確認型號時，請先比對安裝位置、供電電壓、輸出接點、通訊介面、門型或相容設備。若同系列有不同面板、支架、韌體或尺寸版本，建議以現場照片、門框尺寸與控制架構一起確認，避免配件選錯造成返工。
Selection Guide
應用與選型
適用場景
- • 辦公室、社區與公共空間出門側的模組化免接觸開門
- • 希望減少接觸、改善衛生並保留清楚燈號回饋的門點
適用需求
- • 安裝盒與面板尺寸相符，且 1–8cm 可調 感應距離能避開走道誤觸的室內入口
不建議情境
- • 可直接受日曬雨淋、強烈反光，或必須由消防系統直接釋放的唯一逃生裝置
快速重點規格
觸發方式
紅外線感應＋實體按鍵
觸發距離
1-8 cm(附帶物理按鈕功能)
安裝方式
嵌入式模組；修飾面板依窄版／美規／歐規另選
輸出接點
1 Form C (1 A / V AC/V DC 30 V)
接點容量
30 V DC 1 A / 125 V AC 0.3 A
工作電壓
12–24 V DC
材質
不鏽鋼 (符合 94V0 防火等級)
工作電流
DC 12 V 待機: 30 mA / 工作: 75 mA
相容與搭配
- • 輸出接點需與門禁控制器 REX / 開門輸入的接點型態及容量相容
- • 供電型號需核對工作電壓；施工前確認面板、底盒深度及常開／常閉接法
安裝注意事項
- • 依人流方向調整感應距離，避免行人經過、推車或反射物造成誤觸發。
- • 完工時測試停電、控制器離線、火警與正常開門等各種狀態。
維護建議
- • 定期測試感應、接點輸出、燈號及控制器開門流程。
- • 清潔感應面板並確認沒有強光、反射物或裝潢遮擋造成誤觸發。
- • 消防或逃生門應另依核定設計測試，不可只依出門按鈕作為安全釋放。
選型規格（官網複核）
| 觸發方式 | 紅外線感應＋實體按鍵 |
|---|---|
| 觸發距離 | 1-8 cm(附帶物理按鈕功能) |
| 安裝方式 | 嵌入式模組；修飾面板依窄版／美規／歐規另選 |
| 輸出接點 | 1 Form C (1 A / V AC/V DC 30 V) |
| 接點容量 | 30 V DC 1 A / 125 V AC 0.3 A |
| 工作電壓 | 12–24 V DC |
| 材質 | 不鏽鋼 (符合 94V0 防火等級) |
| 工作電流 | DC 12 V 待機: 30 mA / 工作: 75 mA |

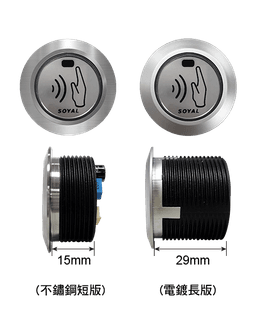

| 尺寸 | 本體 39(H) × 39(W) × 15(D) mm；面板尺寸依窄版／美規／歐規 |
| 待機／指示燈 | 狀態指示燈 |
| 備援開關 | 實體按鍵（感應電源中斷時可使用） |
產品規格
| 備援開關 | 實體按鈕（免電源） |
|---|---|
| 設計 | 模組化 |
| 產地 | 台灣 |

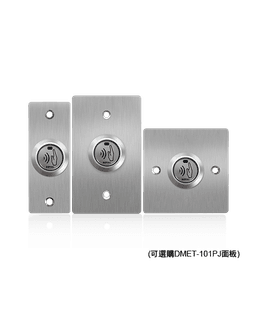

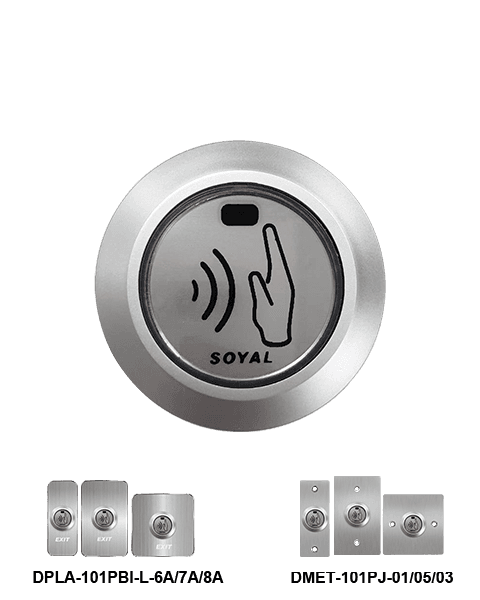

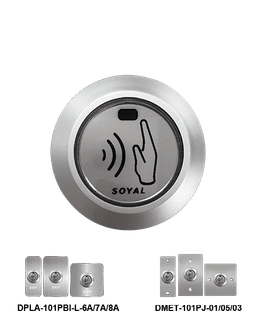

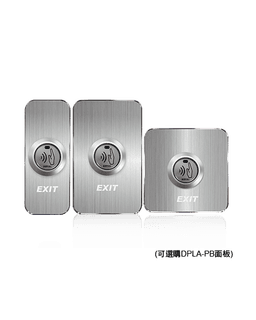

面板選項
| 窄型 | 適合狹窄空間 |
|---|---|
| 美規 | 美系標準開關盒 |
| 歐規 | 歐系標準開關盒 |
| 模組直裝 | 可直接裝在裝潢面上 |
Q: 這款按鈕可以直接控制電鎖嗎？+
通常會接到門禁控制器、繼電器或自動門接點，再由系統控制電鎖或開門動作。
Q: 免接觸按鈕安裝時最重要的是什麼？+
要確認感應距離、安裝高度、線盒尺寸，並避開強光直射、鏡面反光或人員經過容易誤觸發的位置。
Q: N.O. / N.C. 要怎麼選？+
需依控制器或自動門主機的觸發邏輯決定，施工前應先確認接點需求與安全邏輯。
Q: 戶外可以安裝嗎？+
需看型號防護與現場遮蔽條件；半戶外或戶外建議加強防水、排水與線材保護。
PROCUREMENT CHECK
採購與導入前確認
以下是評估 SOYAL AR-101-PBI-L 紅外線免接觸開門按鈕 時的通用檢查點；實際功能與可用性仍需依原廠文件、現場勘查與正式報價確認。
規格來源與版本紀錄
本頁規格依 SOYAL 原廠公開資料整理，最後核對：2026/10/25。 正式採購前，一帆會再依現場、韌體與供貨版本確認。 開啟原廠規格頁（新視窗）
- 1確認門體、鎖體、進出管制方式、斷電邏輯與消防逃生要求。
- 2先核對 AR-101-PBI-L 與既有主機、控制器、供電與通訊協定是否相容。
- 3依現場布線、安裝位置、使用人數與管理流程確認施工條件。
- 4型號、必要配件、授權與交期以正式報價及原廠最新資料為準。
