AR-331-E
- ✦細長型背光按鍵門禁控制器

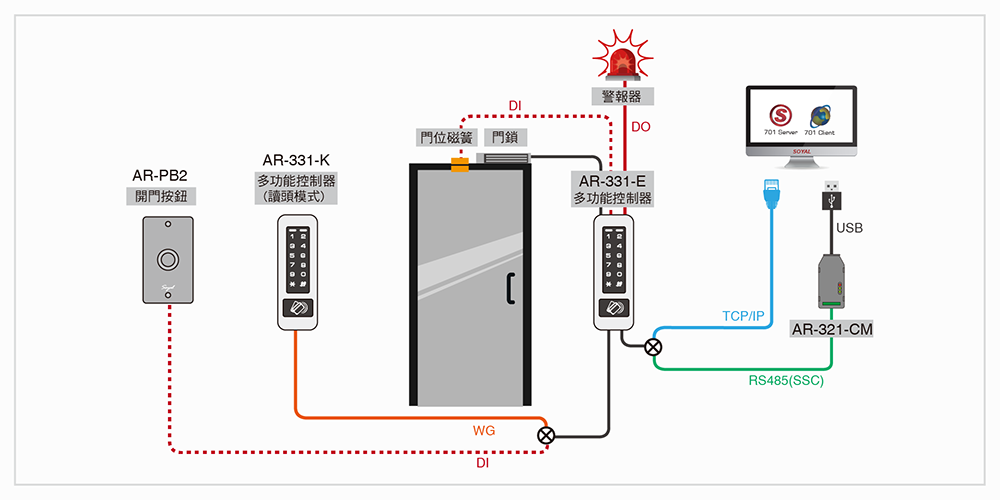

- ✦雙門控制，副讀頭與電鎖需依接線架構配置
- ✦16,000 人／64 層、32,000 人／32 層或 65,000 人／16 層
- ✦32,000 筆事件記錄；12–24 V DC
- ✦RS-485 為主機通訊介面；TCP/IP 與 PoE 在官網規格表列為選購，與特色文字有差異，採購時須確認供貨版本及模組。
需要確認安裝與相容條件？02-7730-1158

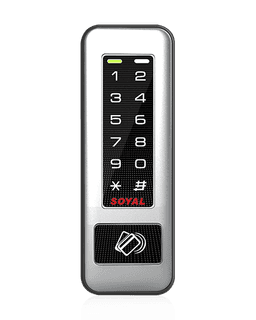

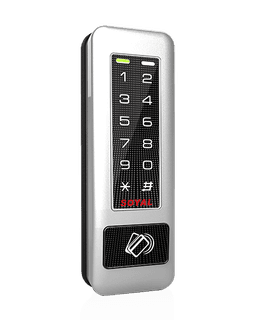

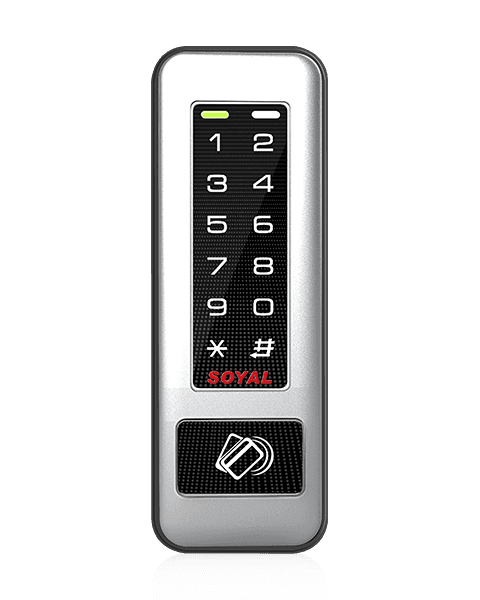

SOYAL AR-331-E 細長型背光按鍵門禁控制器
AR-331-E 適用於刷卡與密碼管理的入口，可搭配副讀頭形成雙門控制。安裝前須確認卡片頻率、門鎖接點、配線及供貨版本。
主要規格

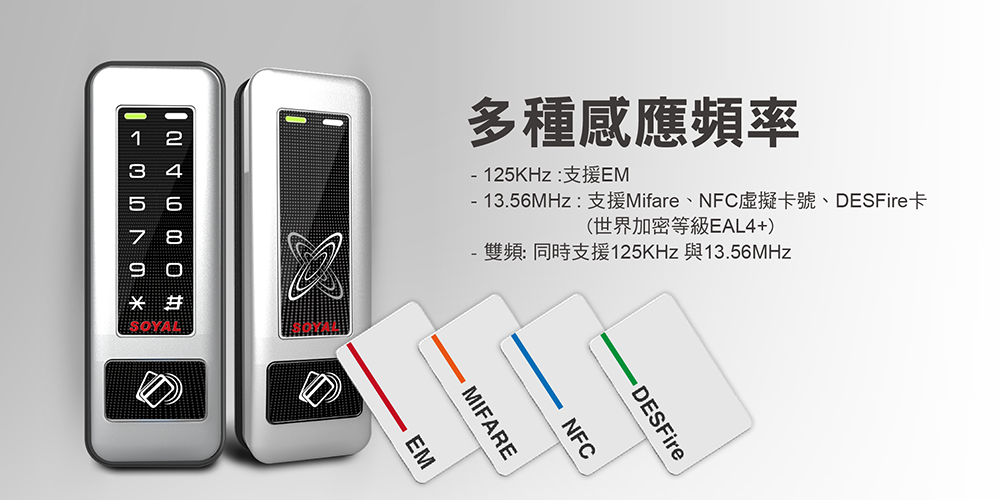

- 感應頻率：125 kHz／13.56 MHz／雙頻（依 B／D／S 版本）
- 人員／樓層容量：16,000 人/64 層(預設)；32,000 人/32 層；65,000 人/16 層
- 事件記錄：32,000 筆
- 工作電壓／供電：12-24 V DC
- 防護：IP65
通訊與選購條件
RS-485 為主機通訊介面；TCP/IP 與 PoE 在官網規格表列為選購，與特色文字有差異，採購時須確認供貨版本及模組。
頻率版本、網路模組及韌體功能應以確切料號與原廠文件核對；人員容量與樓層數為成組配置，不能把各組上限任意合併。
Selection Guide
應用與選型
適用場景
- • 辦公室、社區入口與受管制區域的刷卡及密碼門禁
- • 需要兩門控制與樓層容量配置的案場
適用需求
- • 已確認卡片頻率、模組版本與副讀頭接線架構的案場
不建議情境
- • 需要原生人臉、指紋、QR Code，或尚未確認既有卡片頻率與控制器架構的入口
快速重點規格
PoE 選購條件
PoE (可選購)
工作電壓／供電
12–24 V DC
防護
IP65
數位繼電器
有
產品定位
雙門感應式門禁控制器
感應頻率

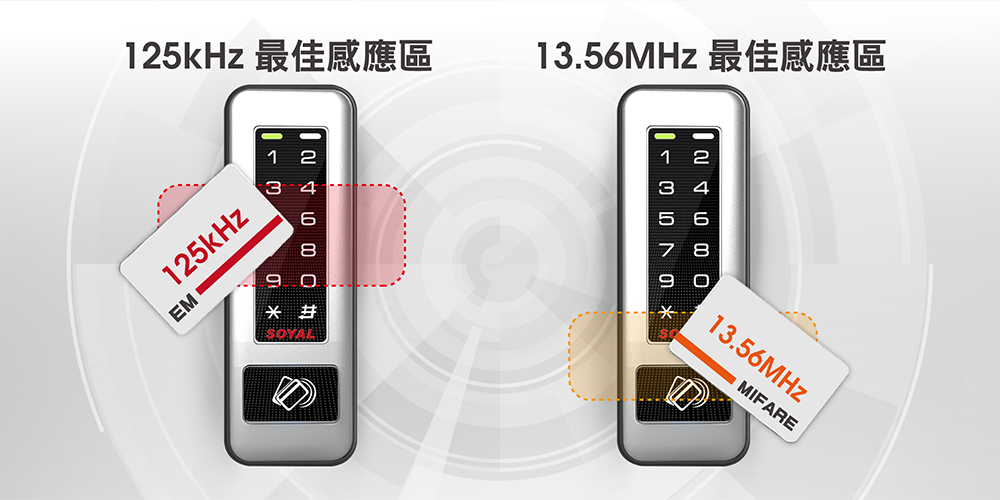

125 kHz／13.56 MHz／雙頻（依 B／D／S 版本）
通行／驗證模式
讀卡、讀卡或密碼、讀卡加密碼
管制門數／門控架構
2 門
相容與搭配
- • 卡片頻率依 B／D／S 版本選擇，既有卡片須實卡驗證。
- • RS-485 為主機通訊介面；TCP/IP 與 PoE 在官網規格表列為選購，與特色文字有差異，採購時須確認供貨版本及模組。
安裝注意事項
- • 先確認安裝高度、面板尺寸、進出動線與防破壞需求，再預留網路、電源及門鎖配線。
- • 上線前測試卡片、密碼、反脅迫、Anti-passback、門位、警報及離線行為。
維護建議
- • 每季抽測通訊、輸入、輸出、繼電器與事件連動，並保留設定及接線紀錄。
- • 定期檢查電源、端子、接地、網路與 RS-485 線路，避免接點鬆動或通訊不穩。
- • 門禁或消防流程變更後，應重新進行端到端聯動測試。
選型規格（官網複核）
| 產品定位 | 雙門感應式門禁控制器 |
|---|---|
| 感應頻率 | 125 kHz／13.56 MHz／雙頻（依 B／D／S 版本） |
| 通行／驗證模式 | 讀卡、讀卡或密碼、讀卡加密碼 |
| 管制門數／門控架構 | 2 門 |
| 人員／樓層容量 | 16,000 人/64 層(預設)；32,000 人/32 層；65,000 人/16 層 |
| 主機通訊 | RS-485 (9600 bps) TCP/IP (可選購) PoE (可選購) SSC (加密通訊) |
| 網路介面／選購條件 | TCP/IP、PoE：官網規格表列為選購；特色說明不同，依供貨版本確認 |
| PoE 選購條件 | PoE (可選購) |
| 串列通訊 | TTL UART (4800~115200 bps) X2(半雙工) |
| 唯根輸入 | 唯根 26~64 |
| 唯根輸出 | 唯根 Data 0, Data 1與警戒輸出、求援輸出共用 |
| 事件記錄 | 32,000 筆 |
| 工作電壓／供電 | 12–24 V DC |
| 防護 | IP65 |
| 通訊加密 | SSC（SOYAL Security Communication） |
| 尺寸 | 158(H)X55(W)X30(D) mm |
產品規格

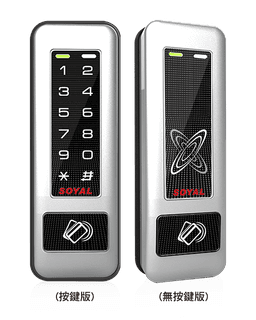

| 按鍵形式 | 觸控式無縫隙平面設計 |
|---|---|
| 感應頻率 | 125kHz / 13.56MHz / 雙頻（依型號） |
| 樓層控制 | 最多 64 / 32 / 16 層 |
| 通行模式 | 讀卡 / 讀卡或密碼 / 讀卡加密碼 |
| 管制門數 | 2 門（搭配唯根副讀頭） |
硬體規格

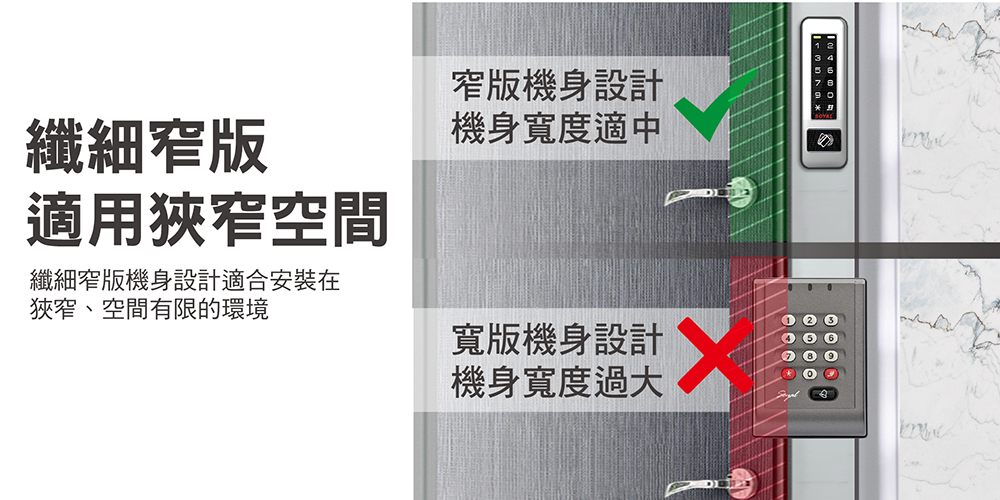

| 機身設計 | 細長窄型 |
|---|---|
| 音量 | 10 段式可調 |
| 選配 | 金屬外框（強化防破壞） |

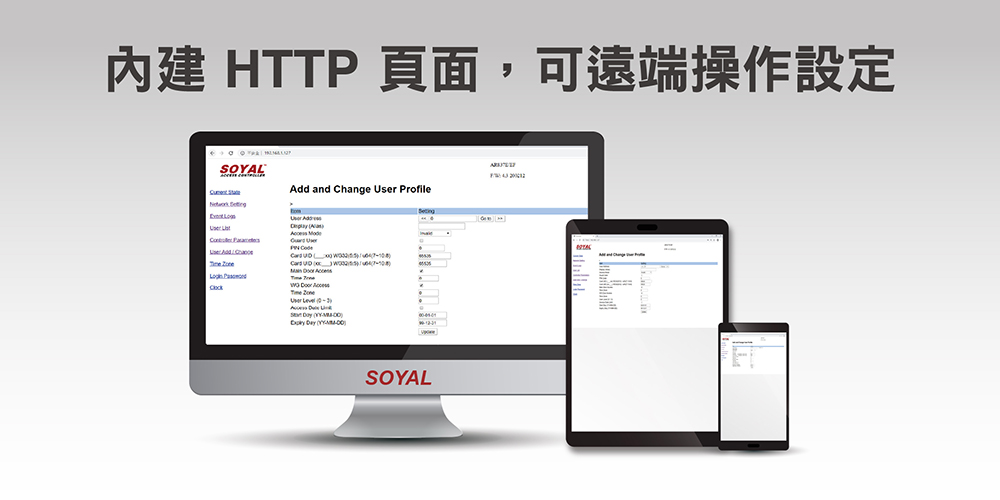

| 內建功能 | HTTP 網頁伺服器、看門狗、萬年曆 |
| 產地 | 台灣 |
輸出規格
| 電鎖輸出 | 有 |
|---|---|
| 警報輸出 | 有 |
| 警戒輸出 | ×1 |
| 求援輸出 | ×1 |
| 數位繼電器 | 有 |
| 反脅迫輸出 | 有 |
Q: 人員數與樓層數可以各自取最大值嗎？+
不可以。官網列為 16,000 人／64 層、32,000 人／32 層、65,000 人／16 層三組配置，須依實際設定選擇。
Q: TCP/IP 與 PoE 都是標準配備嗎？+
RS-485 為主機通訊介面；TCP/IP 與 PoE 在官網規格表列為選購，與特色文字有差異，採購時須確認供貨版本及模組。
Q: 不同頻率版本可以共用所有卡片嗎？+
B、D、S 版本的感應頻率與卡片格式不同，採購前需以既有實卡與完整料號確認。
PROCUREMENT CHECK
採購與導入前確認
以下是評估 AR-331-E 時的通用檢查點；實際功能與可用性仍需依原廠文件、現場勘查與正式報價確認。
規格來源與版本紀錄
本頁規格依 SOYAL 原廠公開資料整理，最後核對：2026/10/25。 正式採購前，一帆會再依現場、韌體與供貨版本確認。 開啟原廠規格頁（新視窗）
- 1確認門體、鎖體、進出管制方式、斷電邏輯與消防逃生要求。
- 2先核對 AR-331-E 與既有主機、控制器、供電與通訊協定是否相容。
- 3依現場布線、安裝位置、使用人數與管理流程確認施工條件。
- 4型號、必要配件、授權與交期以正式報價及原廠最新資料為準。
