AR-837-EF
- ✦128×64 LCD 圖形螢幕，中英文選單式操作
- ✦光學指紋辨識模組，指紋存儲量 9000FP
- ✦指紋、卡片、密碼可依場域需求搭配驗證
- ✦支援 RS-485、TCP/IP，POE 可選購
- ✦IP65 防塵防水，適合一般室外與半戶外環境
- ✦支援 AR-721-RB 繼電器模組，提高安全性與穩定度
- ✦台灣製造，適合門禁、考勤與樓層控制整合
什麼是 AR-837-EF？
AR-837-EF 是 SOYAL 的指紋辨識門禁控制器，在 AR-837 系列的 LCD 顯示與門禁控制基礎上，加入 光學式指紋辨識。它的定位不是單純的讀卡機升級版，而是把 門禁驗證、考勤紀錄、樓層控制 放在同一台設備裡。
對需要兼顧指紋辨識、卡片管理與現場操作顯示的案場來說，AR-837-EF 的優勢在於資訊看得見、驗證方式彈性，且仍保有 SOYAL 系列常見的整合能力。
核心規格速覽
- 指紋存儲量：9000FP
- 指紋使用者數：4500 人（每人 1 到 2 個指紋）
- 人員數量 / 樓層數：16,000 人 / 64 層（預設）；32,000 人 / 32 層；65,000 人 / 16 層
- 進出記錄：32,000 筆
- LCD 顯示：128×64 點陣，中英文 4 行顯示
- Host 通訊：RS-485（9600 bps）/ TCP-IP / POE（可選購）/ SSC 加密通訊
- 驗證方式：指紋、卡片、密碼組合應用
- 防護等級：IP65

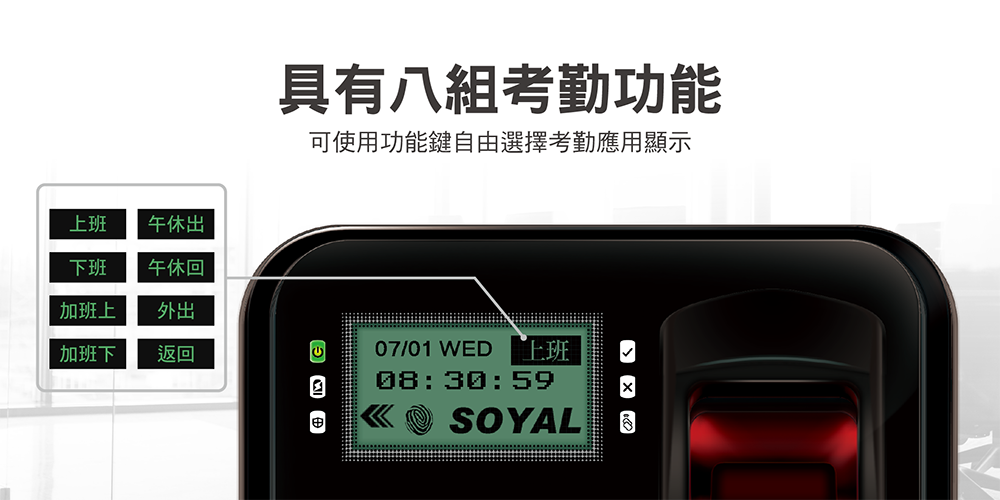

LCD 顯示與現場操作
AR-837-EF 的辨識度很高，因為它不是只有狀態燈，而是直接提供 128×64 LCD 圖形顯示。官方規格寫的是中英文 4 行顯示與選單式操作，這對現場管理、設定與日常使用都比無螢幕機型更直覺。
對辦公室、廠區或需要考勤狀態回饋的場域來說，這種有顯示介面的控制器更容易讓使用者理解自己現在的操作狀態，也比較適合需要現場查詢與調整的管理情境。

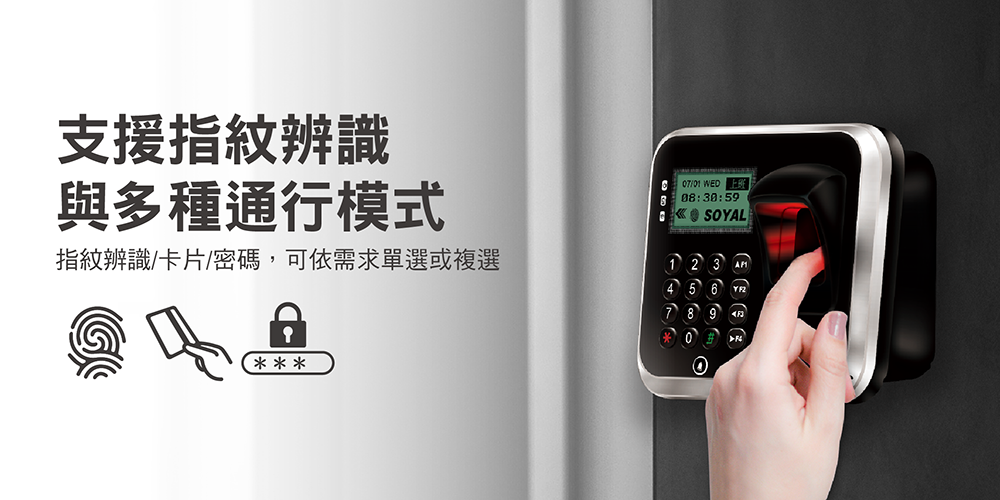

指紋辨識與驗證彈性
官方標示它採用 Optical Sensor，指紋存儲量為 9000FP，約對應 4500 位使用者。這裡要分清楚：9000 是指紋模板數，不等於 9000 位使用者。
這台的價值不只在指紋本身，而是可以和卡片、密碼一起搭配。也就是說，同一個案場可以依安全等級設定不同驗證方式，不一定只能走單一模式。
通訊、整合與延伸能力
依官網規格，AR-837-EF 支援 RS-485、TCP-IP 與 SSC 加密通訊，並列出 POE 為可選購。如果案場需要網路型管理或後續整合，規劃時要先確認實際出貨版本是否已含所需模組。
另外它也支援 AR-721-RB 繼電器模組，官網明寫這是用來取代傳統繼電器、提高安全性，並降低被竊開或誤動作風險。這點對需要穩定門控輸出的專案很有參考價值。
IP65 與安裝環境
官方規格列出 AR-837-EF 為 IP65 防塵防水，代表它可應付一般室外、騎樓、雨遮下與半戶外環境。不過是否適合完全露天、長期西曬或高壓水柱環境，仍應依實際安裝位置與保護條件判斷。
如果案場本來就在看 AR-837 系列，但又希望兼顧指紋辨識和一定程度的環境耐受能力，AR-837-EF 會比純室內型控制器更有彈性。
適用情境
- 企業辦公室門禁與考勤整合
- 工廠、廠區、員工出入口的人員驗證
- 需要指紋與卡片並用的中高安全區域
- 需要樓層控制與門禁整合的商辦案場
- 希望使用 LCD 顯示介面提升現場可操作性的專案
應用與選型
- • 企業辦公室、工廠與研發區的指紋、卡片或密碼門禁。
- • 需要螢幕操作、多人權限與進出紀錄的單門或雙門場域。
- • 想整合門禁、考勤與樓層控制的企業案場
- • 需要指紋與卡片並用的中高安全區域
- • 希望現場有 LCD 顯示與中英文操作介面的專案
- • 需要 SOYAL 系列後續擴充與整合彈性的案場
- • 只需要最基本單門刷卡、完全不需要指紋辨識的低複雜度場景
- • 把 9000FP 直接當成 9000 位使用者、不願區分模板數與使用者數的需求評估
- • 需要完全不同驗證方式例如 QR Code 或人臉優先的專案
比較與補充說明
快速重點規格
相容與搭配
- • 支援 125kHz 或 13.56MHz 卡片版本，選型時須確認既有卡別。
- • 可搭配 RS-485、選配 TCP/IP / PoE 與 AR-721RB 等門禁周邊。
安裝注意事項
- • 規劃前先確認實際版本的 TCP-IP / POE 模組配置，不要只看系列名稱就假設一樣。
- • 若案場要延伸第二門，需一併盤點唯根輸入 Port 對應的按鈕、門磁與開門輸出。
- • 雖然規格為 IP65，仍建議依現場位置評估遮蔽、日曬與防水保護條件。
維護建議
- • 定期清潔感應區、按鍵或辨識模組，並測試卡片與其他驗證方式。
- • 定期抽測電鎖、門位、開門按鈕、防破壞與火警聯動邏輯。
- • 權限或人員異動後檢查同步與進出紀錄，並保留設定備份。
比較與補充說明
選型規格（官網複核）
| 產品定位 | 液晶顯示門禁控制器(指紋型) |
|---|---|
| 感應頻率 | 125 kHz + 13.56 MHz（雙頻） |
| 管制門數／門控架構 | 2 門 |
| 人員／樓層容量 | 16,000 人/64 層(預設)；32,000 人/32 層；65,000 人/16 層 |
| 主機通訊 | RS-485 (9600 bps) TCP/IP PoE (可選購) SSC (加密通訊) |
| 網路介面／選購條件 | TCP/IP；PoE (可選購) |
| PoE 選購條件 | PoE (可選購) |
| 串列通訊 | TTL UART (4800~115200 bps) X1(半雙工) |
| 唯根輸入 | 唯根 26~64 |
| 唯根輸出 | 唯根 Data 0, Data 1與警戒輸出、求援輸出共用 |
| 事件記錄 | 32,000 筆 |
| 工作電壓／供電 | 12–24 V DC |
| 防護 | IP65 |
| 指紋樣本容量 | 9000 FP |
| 指紋使用人數 | 4500 人(1 人存1-2個指紋) |
| 卡片加密 | AES Crypto comply with EAL5+ |
| 尺寸 | 有屋簷：128(H)×147(W)×73(D) mm；無屋簷：128(H)×147(W)×65(D) mm |
指紋與驗證
| 指紋感應器 | Optical Sensor |
|---|---|
| 驗證速度（1:1000） | < 0.7 sec |
| FRR | < 1% |

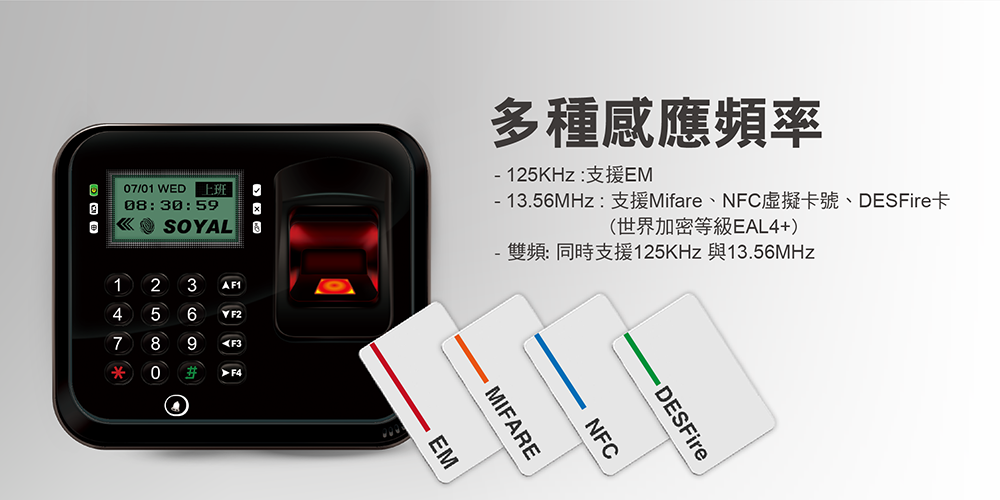

感應卡規格
| 頻率 | 125kHz: ISO18000-2 EM4001 / EM4095 compatible；13.56MHz: ISO14443 / ISO 7816-4 Mifare Ultralight, Classic, Plus / DESFire EV1, EV2 / NFC / ISO15693 / Felica / iCASH Card |
|---|---|
| UID Bits | 24~64 Bit（可自行設定） |
| 感應距離 | 2-15 cm |
通訊與門控

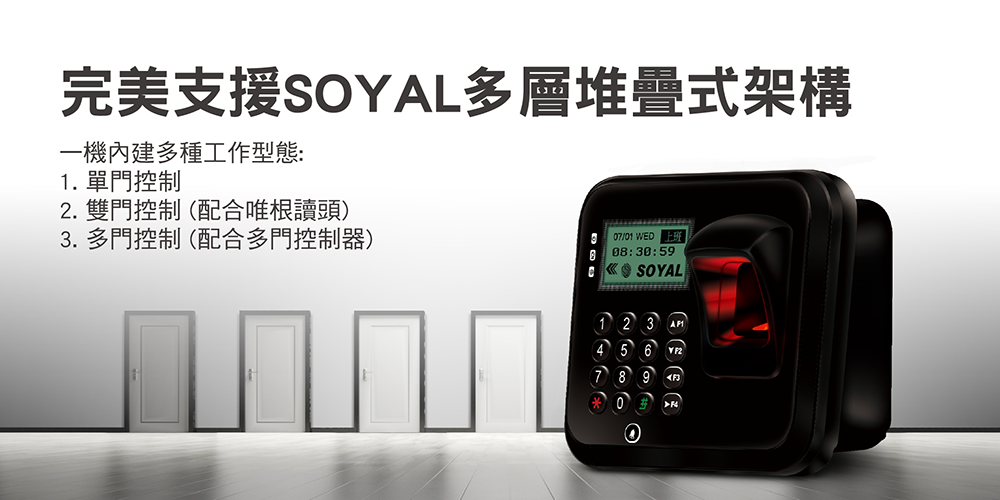

| 門控架構 | 控制器本體 1 門；唯根輸入 Port 可再延伸 1 門 |
|---|
容量與樓控
| 功率消耗 | < 5W |
|---|---|
| Flash Memory | 32Mb（斷電後人員名單與進出紀錄可保存十年以上） |
顯示與機身
| LCD 顯示螢幕 | 128×64 點陣（中英文 4 行顯示） |
|---|---|
| 外殼材質 | ABS（符合 94V0 防火等級） |
| 按鍵 | 背光橡膠 |
硬體防護
| 防破壞偵測 | 微動開關（1 Form C / 1000mA / 30VDC） |
|---|---|
| 繼電器防振 | 官方產品特色列為專利技術 |
| 火警連動 | 官方產品特色列為支援 |
| 延伸模組 | 支援 AR-721-RB 繼電器模組 |
| 產地 | 台灣 |
Q: AR-837-EF 的 9000FP 是指 9000 位使用者嗎？+
Q: 這台有內建網路嗎？+
Q: AR-837-EF 適合裝在半戶外嗎？+
Q: AR-837-EF 跟 AR-837-E 差在哪裡？+
Q: 這台可以做考勤和樓層控制嗎？+
採購與導入前確認
以下是評估 AR-837-EF 時的通用檢查點；實際功能與可用性仍需依原廠文件、現場勘查與正式報價確認。
規格來源與版本紀錄
本頁規格依 SOYAL 原廠公開資料整理，最後核對：2026/10/25。 正式採購前，一帆會再依現場、韌體與供貨版本確認。 開啟原廠規格頁（新視窗）
- 1確認門體、鎖體、進出管制方式、斷電邏輯與消防逃生要求。
- 2先核對 AR-837-EF 與既有主機、控制器、供電與通訊協定是否相容。
- 3依現場布線、安裝位置、使用人數與管理流程確認施工條件。
- 4型號、必要配件、授權與交期以正式報價及原廠最新資料為準。
