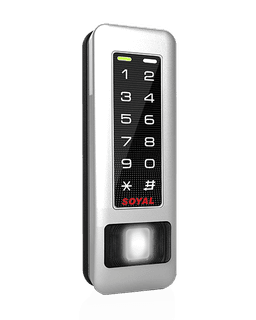

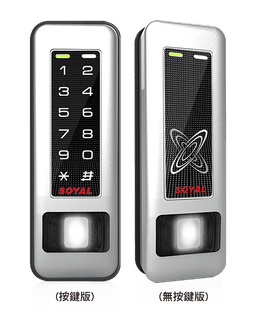

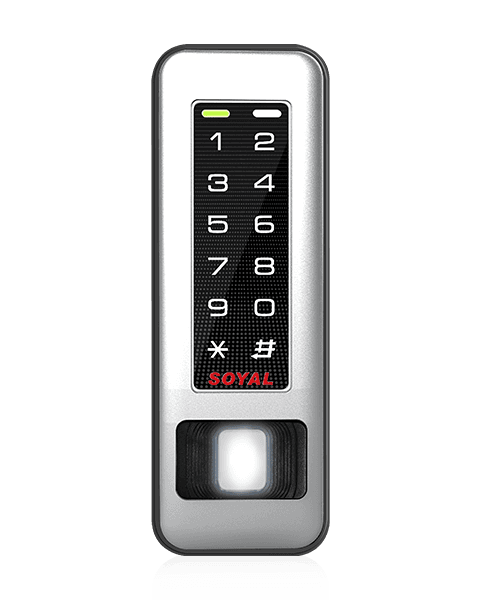

AR-331-EF3DO

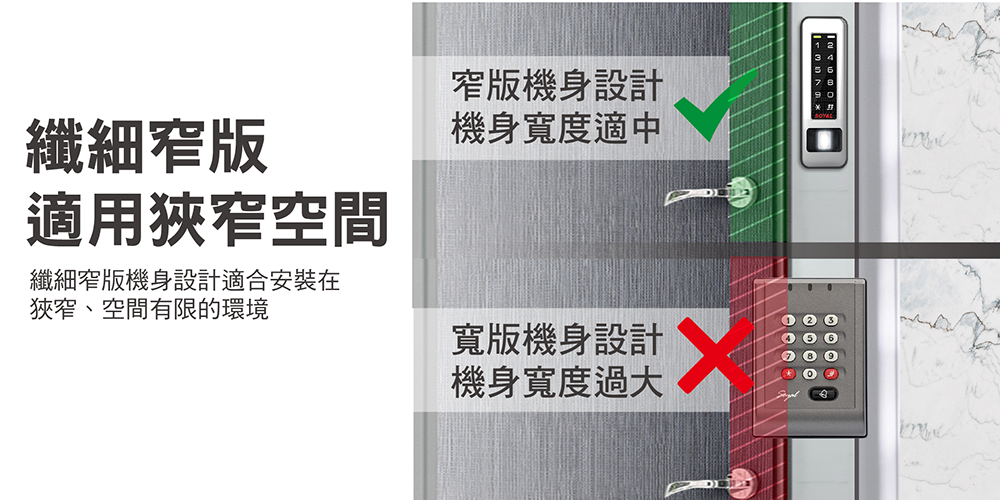

- ✦細長金屬指紋型控制器，適合狹窄門框、窄柱與空間受限入口

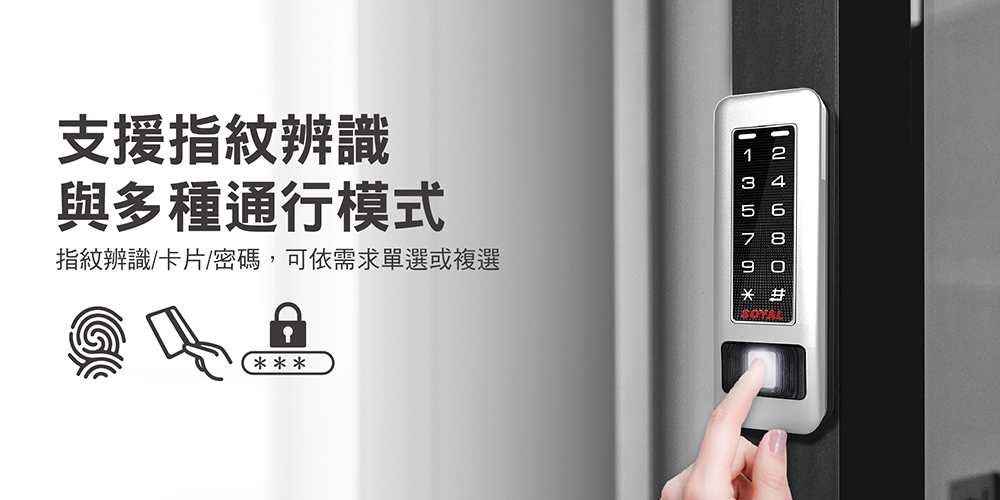

- ✦活體指紋辨識搭配 RFID 感應卡與背光按鍵，提升出入口驗證強度
- ✦指紋容量 1500FP，使用者存量 500 人，每人可登錄 1-3 個指紋

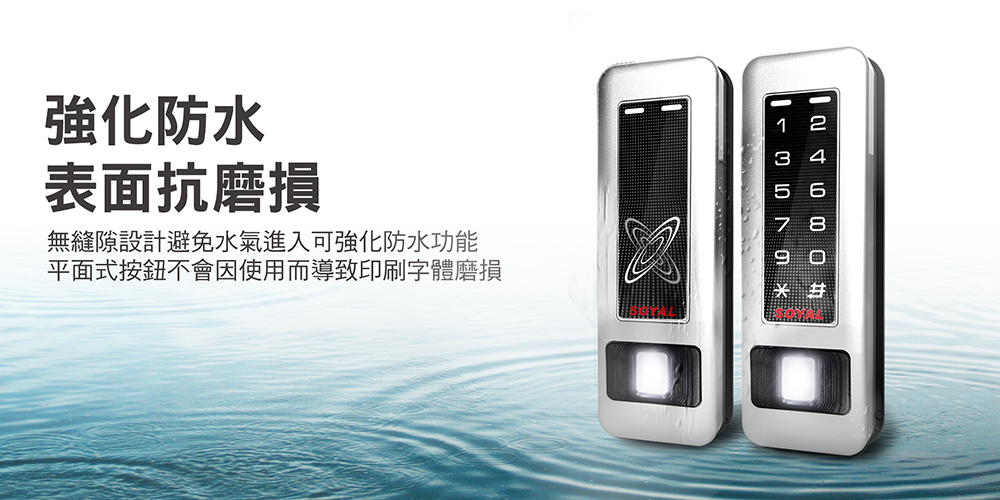

- ✦IP65 防塵防水、金屬外框與防破壞偵測，適合半戶外與公共區域
- ✦支援火警連動、繼電器防振專利、讀頭模式與雙門 I/O 配置
- ✦Host 通訊以 RS-485 為主，TCP/IP / POE 可依版本或選配規劃
需要確認安裝與相容條件？02-7730-1158
什麼是 AR-331-EF3DO？
AR-331-EF3DO 是 SOYAL 的細長金屬指紋型門禁控制器，同時具備 RFID 感應、背光按鍵與活體指紋辨識。它延續 AR-331 系列的窄型機身，適合門框旁、窄柱、玻璃門側邊等標準控制器不容易安裝的位置。
這台的重點不是單純「多一個指紋」，而是把窄型安裝、金屬防護、IP65、防破壞偵測、火警連動整合在同一台控制器上，適合需要比一般刷卡更高驗證強度的出入口。
指紋容量要分開看
AR-331-EF3DO 的官方指紋規格為：
- 指紋存儲量：1500FP
- 使用者存量：500 人，每人可存 1-3 個指紋
- 圖片解析度：450dpi
- 驗證速度：1:1000 小於 1.5 秒
這些是指紋辨識的容量；一般門禁卡片人員容量與樓層控制則是另一組規格，不能混在一起解讀。
門禁容量與樓層對應
- 16,000 人 / 64 層
- 32,000 人 / 32 層
- 65,000 人 / 16 層
- 進出記錄 32,000 筆
如果專案同時有大量卡片、人員權限與樓層控制需求，應依實際人數、樓層數與是否使用指紋驗證一起規劃。
通訊與版本要先確認
官方規格表列出 Host 通訊為 RS-485，並標示 TCP/IP、POE 可選購；產品特色也提到內建 HTTP 頁面可遠端操作設定。因此在專案規劃時，若需要 LAN、HTTP 或 POE，建議先確認實際出貨版本與模組配置，避免把不同版本規格混用。
適合哪些案場？
- 需要指紋驗證的辦公室、商辦、機房或倉儲出入口
- 門框旁空間有限，但又希望使用金屬外框設備的入口
- 半戶外、騎樓、停車場等需要 IP65 防護的場域
- 已有 HID 卡片或既有門禁系統，需要逐步更新的案場
選型建議
若只需要窄型 RFID 控制器，AR-331-E 會更單純；若需要窄型外觀加上指紋辨識、金屬外框、防破壞與火警連動，AR-331-EF3DO 會更符合需求。若使用者很多且全部都要指紋驗證，則要先確認 500 人指紋容量是否足夠。
比較與補充說明
若只是 RFID + 背光按鍵且不需要指紋，可選 AR-331-E；若需要細長型外觀加上指紋驗證與金屬外框防護，AR-331-EF3DO 較合適。若需要 LCD 顯示或更完整的人機介面，可改看 AR-837 系列。
快速重點規格
PoE 選購條件
PoE (可選購)
工作電壓／供電
12–24 V DC
防護
IP65
產品定位
細長金屬指紋型門禁控制器

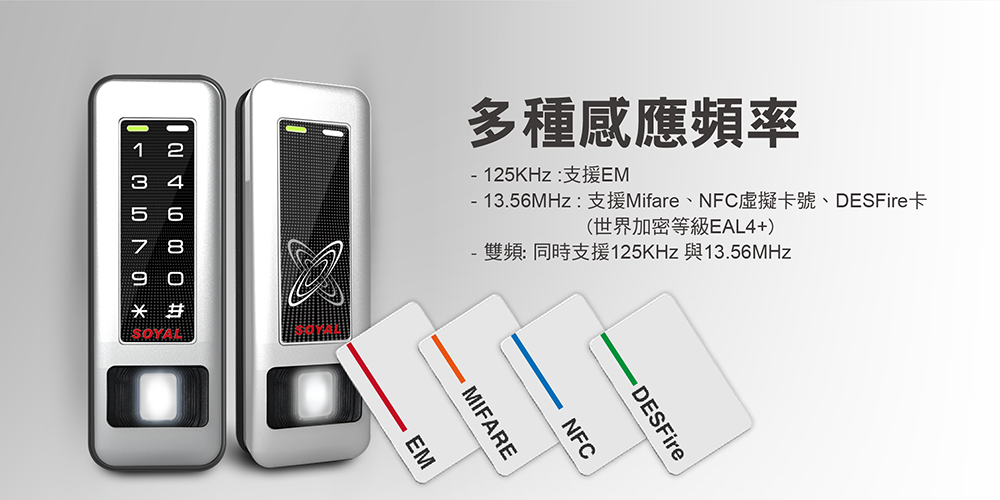

感應頻率

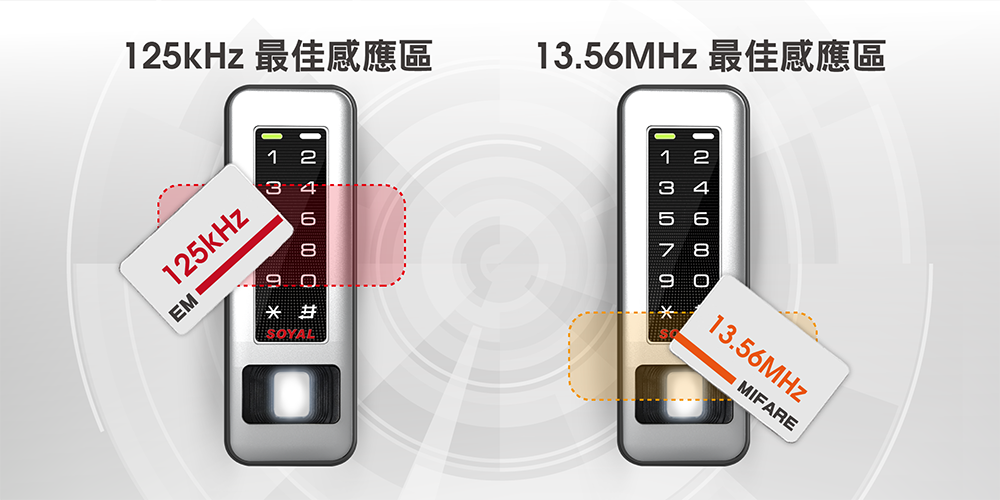

125 kHz／13.56 MHz／雙頻（依 B／D／S 版本）
管制門數／門控架構
2 門
人員／樓層容量
16,000 人/64 層(預設)；32,000 人/32 層；65,000 人/16 層
主機通訊

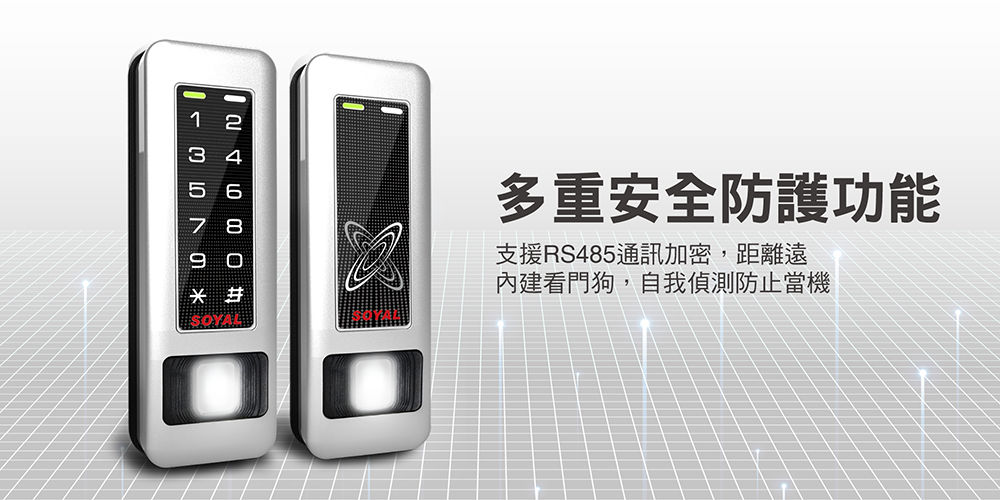

RS-485 (9600 bps) TCP/IP (可選購) PoE (可選購) SSC (加密通訊)
維護建議
- • 定期清潔感應區、按鍵或辨識模組，並測試卡片與其他驗證方式。
- • 定期抽測電鎖、門位、開門按鈕、防破壞與火警聯動邏輯。
- • 權限或人員異動後檢查同步與進出紀錄，並保留設定備份。
比較與補充說明
若只是 RFID + 背光按鍵且不需要指紋，可選 AR-331-E；若需要細長型外觀加上指紋驗證與金屬外框防護，AR-331-EF3DO 較合適。若需要 LCD 顯示或更完整的人機介面，可改看 AR-837 系列。
選型規格（官網複核）
| 產品定位 | 細長金屬指紋型門禁控制器 |
|---|---|
| 感應頻率 | 125 kHz／13.56 MHz／雙頻（依 B／D／S 版本） |
| 管制門數／門控架構 | 2 門 |
| 人員／樓層容量 | 16,000 人/64 層(預設)；32,000 人/32 層；65,000 人/16 層 |
| 主機通訊 | RS-485 (9600 bps) TCP/IP (可選購) PoE (可選購) SSC (加密通訊) |
| 網路介面／選購條件 | TCP/IP (可選購)；PoE (可選購) |
| PoE 選購條件 | PoE (可選購) |
| 串列通訊 | TTL UART (4800~115200 bps) X1(半雙工) |
| 唯根輸入 | 唯根 26~64 |
| 唯根輸出 | 唯根 Data 0, Data 1與警戒輸出、求援輸出共用 |
| 唯根介面 | 輸入 26-64；輸出 Data 0 / Data 1 與警戒、求援輸出共用 |
| 事件記錄 | 32,000 筆 |
| 工作電壓／供電 | 12–24 V DC |
| 防護 | IP65 |
| 指紋樣本容量 | 1500 FP |
| 指紋使用人數 | 500 人(1 人存1-3個指紋) |
| 通訊加密 | SSC（SOYAL Security Communication） |
| 尺寸 | 158(H)X55(W)X30(D) mm |
| 操作環境 | -20℃ ~ +70℃ |
指紋與驗證
| FP Sensor Type | Optical Sensor |
|---|---|
| FRR | < 0.1% |
| 圖片解析度 | 450dpi |
| 驗證速度 | 1:1000 < 1.5 sec |
| 感測溫度 | +38°C to +39°C |
門禁容量與通訊
| 網路功能 | TCP/IP、POE 可選購 |
|---|
硬體與 I/O
| 感應頻率 | 125kHz、13.56MHz、雙頻版本（依型號） |
|---|---|
| 按鍵 | 觸碰式背光面板 / 隱形按鍵功能 |
| HID | 可選擇內建 HID 模組，支援 / 相容 HID 卡片 |
| 輸入 | 開門按鈕 x1、門位偵測 x1；唯根輸入 Port 另含開門按鈕 x1、門位偵測 x1 |
| 輸出 | 門鎖繼電器 x1、開集極 x1、警報輸出 x1、警戒輸出 x1、求援輸出 x1 |
| 特殊功能 | 火警連動、繼電器防振、防破壞偵測 |
| 尺寸 | 158(H) x 55(W) x 30(D) mm |
| 外殼 | PC / 鋅合金，金屬銀 |
| 功率消耗 | < 5W |
Q: AR-331-EF3DO 跟 AR-331-E 有什麼差別？+
AR-331-EF3DO 是細長金屬指紋型控制器，具備活體指紋辨識與金屬外框防護；AR-331-E 則是細長型背光按鍵感應控制器，主打 RFID、背光按鍵與窄型安裝。若案場需要指紋驗證，選 EF3DO；若只需要刷卡與按鍵，AR-331-E 就足夠。
Q: AR-331-EF3DO 的指紋容量是多少？+
官方規格標示指紋存儲量為 1500FP，使用者存量為 500 人，每人可登錄 1-3 個指紋。這個數字要和一般卡片人員容量分開看，不能把 65,000 人直接當成指紋容量。
Q: AR-331-EF3DO 可以裝在戶外嗎？+
官網標示 IP65，並說明適合安裝於室外環境。實務上若是完全外露、長期日曬雨淋的位置，仍建議加遮雨、防水接線與完整收邊，確保指紋感測器與線路長期穩定。
Q: AR-331-EF3DO 支援 HID 卡片嗎？+
可以依需求選擇內建 HID 模組，以支援或相容 HID 卡片。若現場已有 HID 卡片系統，規劃時要先確認模組版本與卡片格式。
Q: AR-331-EF3DO 有火警連動嗎？+
有。官方特色列出支援火警連動按鈕，可在火災等緊急情境下配合系統讓門開啟，這類功能應與消防、電鎖型式和門禁控制邏輯一起規劃。
Q: AR-331-EF3DO 的 TCP/IP 是內建嗎？+
官方頁面有提到內建 HTTP 頁面，但規格表同時標示 Host 通訊為 RS-485，TCP/IP 與 POE 為可選購。因此若專案需要 LAN、HTTP 或 POE，建議在出貨前確認實際版本與模組配置。
PROCUREMENT CHECK
採購與導入前確認
以下是評估 AR-331-EF3DO 時的通用檢查點；實際功能與可用性仍需依原廠文件、現場勘查與正式報價確認。
規格來源與版本紀錄
本頁規格依 SOYAL 原廠公開資料整理，最後核對：2026/10/25。 正式採購前，一帆會再依現場、韌體與供貨版本確認。 開啟原廠規格頁（新視窗）
- 1確認門體、鎖體、進出管制方式、斷電邏輯與消防逃生要求。
- 2先核對 AR-331-EF3DO 與既有主機、控制器、供電與通訊協定是否相容。
- 3依現場布線、安裝位置、使用人數與管理流程確認施工條件。
- 4型號、必要配件、授權與交期以正式報價及原廠最新資料為準。
Related Products
相關型號比較
比較AR-331-EF3DO與相關型號的規格、安裝條件及預算，確認適用設備。
選型核對重點
- • 確認設備功能、通訊介面與現有系統的相容條件。
- • 核對安裝環境、供電與後續擴充需求。
- • 比較設備、施工及維護費用，並確認供貨條件。
