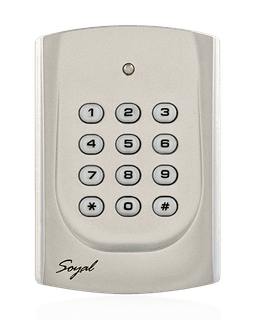

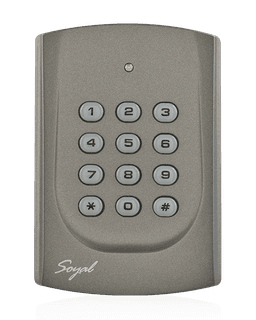

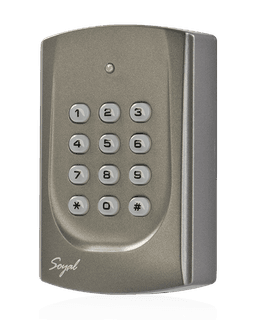

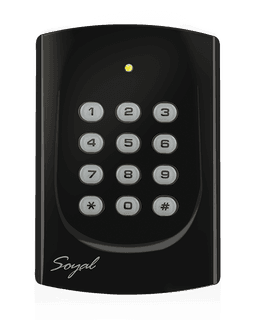

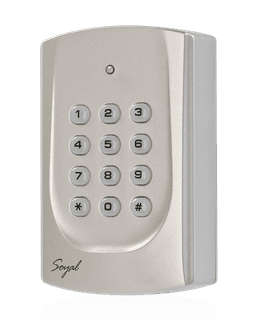

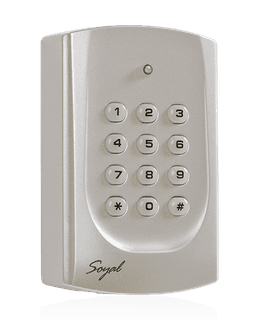

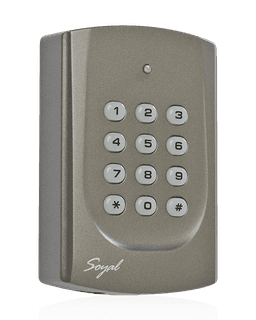

AR-721-H
- ✦SOYAL AR-721-H 是原廠經典熱銷的多功能控制器。
- ✦適合一般單機門禁的場合，也可擴充為連線門禁系統。
- ✦社區及內部門禁使用，穩定耐用 CP 值高。
- ✦同時支援悠遊卡感應開門、密碼開門。
- ✦SOYAL 門禁台灣市佔率最高，台灣製造品質有保障。
- ✦可延伸整合考勤、電梯樓控與圖控應用。
- ✦適合既有 SOYAL 架構升級與後續擴充規劃。
什麼是 AR-721-H？

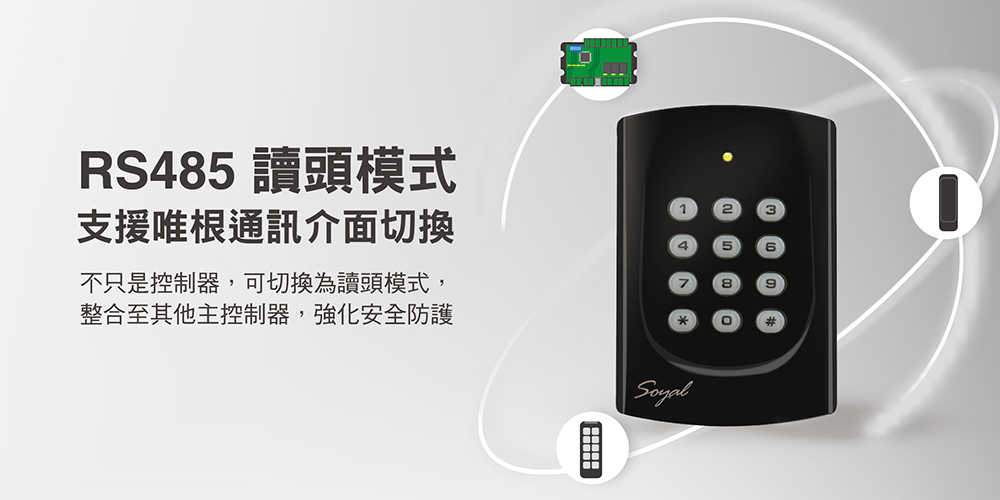

AR-721-H 是 SOYAL 的 經典多功能控制器，可作為單機門禁控制器使用，也能透過 RS-485 串聯進入多門連網架構。它常被用在門禁、考勤、電梯樓層權限與 SCADA 圖控整合等需要穩定擴充的案場。

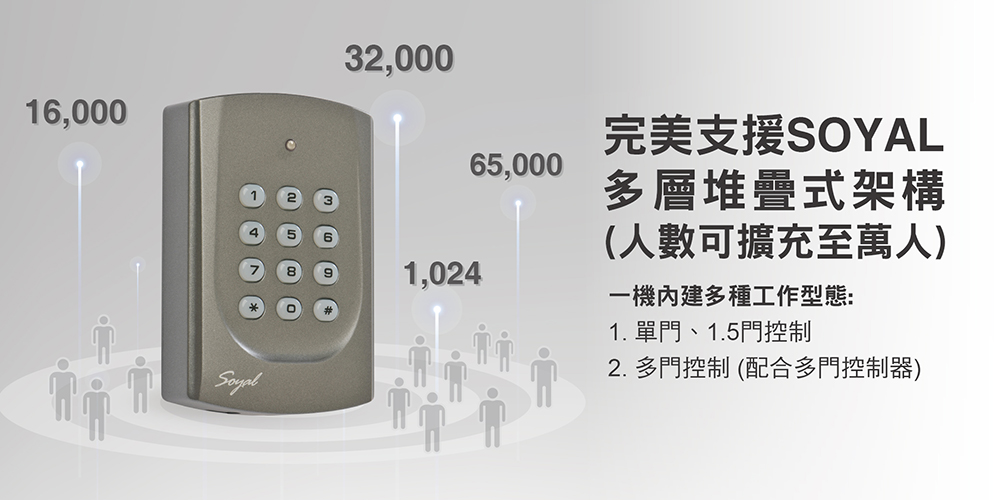

依原廠資料，AR-721-H 的特色包括 SOYAL 多層堆疊式架構、電梯定時排程控制（需搭配專屬韌體）、動態圖控與緊急事件即時跳圖，以及可彈性啟閉的提示音效。
核心規格一覽

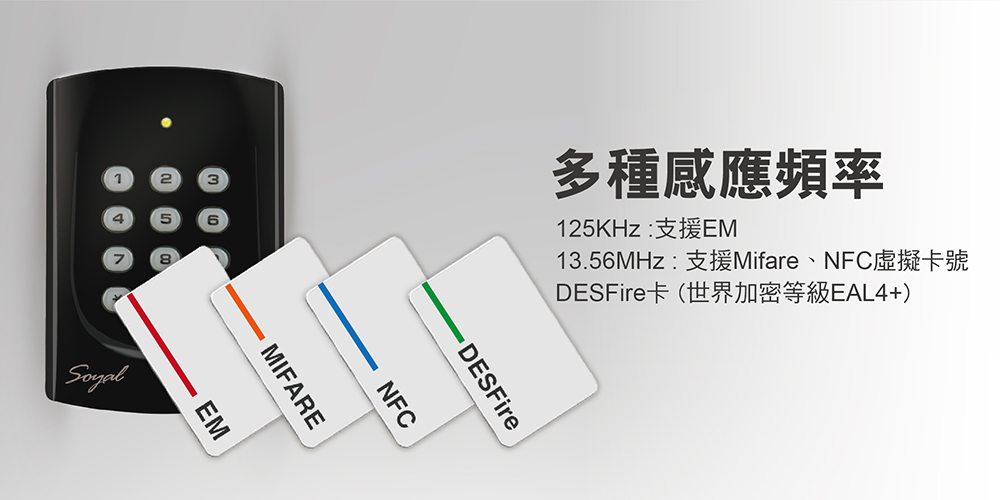

感應頻率：125kHz（EM4001 / EM4095 compatible）或 13.56MHz（Mifare Ultralight、Classic、DESFire EV1、NFC 模擬卡號、iCASH）
UID Bits：24~32 bits，可自行調整
通訊介面：Host 通訊為 RS-485（9600 bps），支援 SSC 加密通訊
管制門數：1.5 門
資料容量：1,024 人 / 32 樓層，進出記錄 1,100 筆
工作電壓：12-24VDC，功耗 <3W
環境條件：操作溫度 -20℃ ~ +70℃，防塵防水等級無
適合什麼案場？
如果你需要的是一台 可單機運作、後續又能擴充成 RS-485 多門架構 的控制器，AR-721-H 很適合用在辦公室出入口、工廠人員管制、社區公共門禁，以及需要電梯樓控或圖控整合的專案。
通行模式與安全機制
原廠列出 AR-721-H 支援多種通行模式，包括 讀卡即可、讀卡或密碼、讀卡加密碼。同時內建看門狗防當機、萬年曆、警戒、強迫開門警報、逾時關門警報、門鈴、求援密碼與反脅迫輸出，可滿足常見門禁安全需求。
電梯與圖控整合
AR-721-H 可延伸到 電梯定時排程控制，但這部分需搭配專屬韌體。搭配 SOYAL 的 SCADA 架構時，也可做遠端控制、即時監控與事件跳圖，適合需要中央管理的多點案場。
安裝與選型提醒
先確認案場使用 125kHz 還是 13.56MHz 卡片，避免頻率版本選錯。
若要串多門控制器，建議一開始就把 RS-485 拓撲、供電與管理軟體一起規劃。
若需求包含電梯樓控，需同步確認專屬韌體與現場繼電器或樓層控制配套。
本機防塵防水等級為無，若要裝在半戶外或潮濕環境，建議額外評估保護措施。
應用與選型
- • 辦公室單門或小型出入口門禁
- • 工廠與企業人員進出控管
- • 社區公共門禁與住戶權限管理
- • 需要電梯樓控或 SCADA 圖控整合的案場
- • 需要 SOYAL 經典控制器與 RS-485 串聯擴充架構的專案
- • 想先單機使用，之後再擴充集中管理的場域
- • 同時有門禁、考勤、電梯或圖控整合需求的案場
- • 需要戶外防水防塵等級的安裝環境
- • 只需要純讀頭，不需要控制器邏輯與 I/O 的情境
- • 希望直接內建網路型控制器特性的案場
比較與補充說明
快速重點規格
相容與搭配
- • SOYAL 多層堆疊式架構
- • RS-485 多門串聯佈署
- • SSC（SOYAL Security Communication）加密通訊
- • 電梯定時排程控制（需搭配專屬韌體）
- • SCADA 遠端控制與即時監控
安裝注意事項
- • 先確認現場卡片是 125kHz 還是 13.56MHz，避免選錯頻率版本。
- • 若要擴充多門，建議一開始就規劃 RS-485 線路拓撲、供電與管理軟體。
- • 若案場需要電梯樓控，請同步確認專屬韌體與樓層控制配套。
- • 本機防塵防水等級為無，半戶外或潮濕區域建議加裝防護。
維護建議
- • 定期檢查 RS-485 通訊品質與端點設備狀態，避免串聯系統傳輸異常。
- • 定期測試開門按鈕、門位偵測、電鎖繼電器與警報輸出。
- • 若有特殊韌體需求，例如電梯控制，應同步維護韌體版本與設定紀錄。
比較與補充說明
選型規格（官網複核）
| 產品定位 | 多功能控制器 |
|---|---|
| 感應頻率 | 125 kHz 或 13.56 MHz（依 B／D 版本） |
| 通行／驗證模式 | 讀卡、讀卡或密碼、讀卡加密碼 |
| 管制門數／門控架構 | 1.5 門 |
| 人員／樓層容量 | 1,024 人 / 32 樓層 |
| 主機通訊 | RS-485（9600 bps）；SSC 加密條件依頻率版本 |
| 串列通訊 | UART PORT (僅輸出) |
| 唯根輸入 | 唯根 24~34 |
| 唯根輸出 | 無 |
| 事件記錄 | 1,100 筆 |
| 工作電壓／供電 | 12–24 V DC |
| 防護 | 無 |
| 通訊加密 | 支援 |
| 卡片加密 | 3DES Crypto comply with EAL4+ |
| 尺寸 | 111(H)X77(W)X26(D) mm |
| 操作環境 | -20℃ ~ +70℃ |
重點規格
| 感應頻率 | 125kHz（EM4001 / EM4095 compatible）或 13.56MHz（Mifare Ultralight、Classic、DESFire EV1、NFC 模擬卡號、iCASH） |
|---|---|
| 感應距離 | 125kHz：10-18cm / 13.56MHz：2-8cm |
RFID 與通訊
| UID Bits | 24~32 bits（可自行調整） |
|---|
輸入 / 輸出
| 開門按鈕 | X1 |
|---|---|
| 門位偵測 | X1（與控制器共用） |
| 電鎖輸出 | 門鎖繼電器 X1（與控制器共用） |
| 警報輸出 | 開集極 X1（與樓層控制輸出共用） |
| 唯根 Data 0 輸入 | X1 |
| 唯根 Data 1 輸入 | X1 |
| 紅色 LED 輸出 | X1 |
| 綠色 LED 輸出 | X1 |
| 蜂鳴器輸出 | X1 |
| 警戒輸出 | X1 |
| 數位串列開門訊號 | X1 |
| 求援輸出 | X1 |
| 防破壞偵測 | 微動開關（1 Form C / 1000mA / 30VDC） |
資料容量與硬體
| 記憶體 | 256Kb EEPROM（斷電後人員名單與進出紀錄可保存十年以上） |
|---|---|
| RTC | 萬年曆時鐘斷電後可維持 14 天，每週誤差約 1 分鐘內（依安裝環境而異） |
| CPU | 8051 系列（8 bits） |
| 功耗 | <3W |
| 狀態指示 | 一組雙色 LED（綠 / 紅） |
| 蜂鳴器 | 1 |
| 外殼材質 | ABS（符合 94V0 防火等級） |
| 顏色 | 黑色 / 灰色 / 銀色 |
| 按鍵 | 橡膠 |
| 尺寸 | 111(H) x 77(W) x 26(D) mm |
| 淨重 | 約 100g |
| 儲存溫度 | -40℃ to +75℃ |
| 操作濕度 | 0%~90%（非凝結） |
| 儲存濕度 | 0%~95%（非凝結） |
Q: AR-721-H 支援哪些卡片頻率？+
Q: AR-721-H 可以控制幾道門？+
Q: AR-721-H 可以做電梯樓控嗎？+
Q: AR-721-H 適合單機，還是一定要連網？+
Q: AR-721-H 適合裝在戶外嗎？+
採購與導入前確認
以下是評估 AR-721-H 時的通用檢查點；實際功能與可用性仍需依原廠文件、現場勘查與正式報價確認。
規格來源與版本紀錄
本頁規格依 SOYAL 原廠公開資料整理，最後核對：2026/10/25。 正式採購前，一帆會再依現場、韌體與供貨版本確認。 開啟原廠規格頁（新視窗）
- 1確認門體、鎖體、進出管制方式、斷電邏輯與消防逃生要求。
- 2先核對 AR-721-H 與既有主機、控制器、供電與通訊協定是否相容。
- 3依現場布線、安裝位置、使用人數與管理流程確認施工條件。
- 4型號、必要配件、授權與交期以正式報價及原廠最新資料為準。
相關型號比較
比較AR-721-H與相關型號的規格、安裝條件及預算，確認適用設備。
- • 確認設備功能、通訊介面與現有系統的相容條件。
- • 核對安裝環境、供電與後續擴充需求。
- • 比較設備、施工及維護費用，並確認供貨條件。
