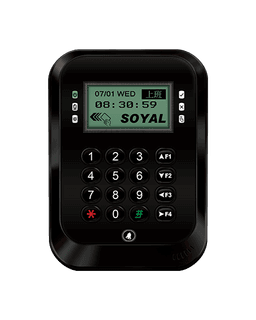

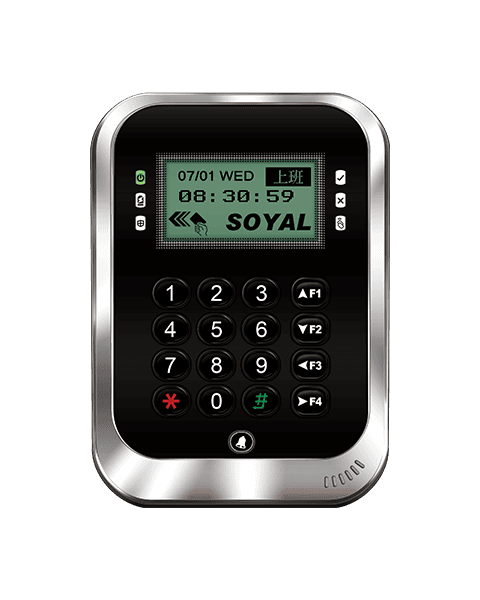

AR-837-E
- ✦SOYAL AR-837-E 是台灣製造的圖形顯示型門禁控制器。
- ✦128×64 點陣 LCD 螢幕，支援中英文 4 行顯示。
- ✦內建 HTTP 頁面，可用瀏覽器遠端操作設定。
- ✦主通訊為 RS-485，並可選購 TCP/IP 或 POE 模組。
- ✦支援 AES Crypto EAL5+ 與 SSC 加密通訊，傳輸更安全。
- ✦可管制 2 門，並支援 16,000 人 / 64 層到 65,000 人 / 16 層設定。
- ✦適合單機或連網門禁、考勤、圖控與電梯排程整合。
需要確認安裝與相容條件？02-7730-1158
AR-837-E 是什麼？
AR-837-E 是 SOYAL 的 圖形顯示型門禁控制器，定位在可同時處理門禁、考勤、圖控與樓控整合的企業級機種。官方主打 台灣製造、HTTP 遠端設定、動態圖控與緊急事件跳圖，也能搭配專屬韌體處理電梯排程控制。
這台的核心賣點
- 128×64 LCD 圖形螢幕：支援中英文 4 行顯示，現場可直接查看狀態與操作資訊。
- HTTP 頁面設定：可透過瀏覽器遠端調整設定，不一定每次都要到現場操作。
- RS-485 主通訊：官方規格標示 Host 通訊為 RS-485（9600 bps），並可選購 TCP/IP、POE 模組。
- AES + SSC 雙重安全重點：RFID 加密採 AES Crypto comply with EAL5+，傳輸端則支援 SSC 加密通訊。

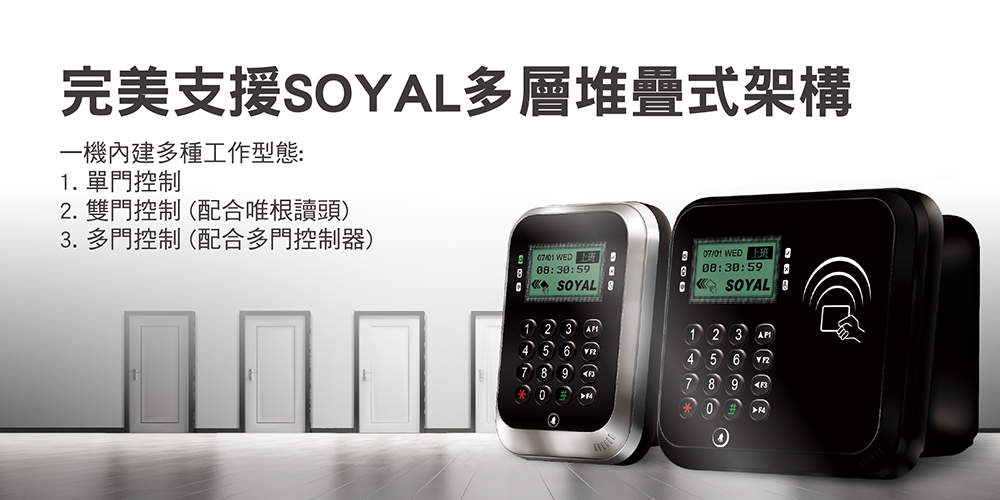

- 可管制 2 門：適合一機整合雙門應用，也保留後續擴充空間。
通訊與整合方式
這台不是固定內建雙網路，而是以 RS-485 為主通訊，再依型號或模組配置延伸到 TCP/IP 或 POE。如果案場有雲端門禁、遠端管理或集中監控需求，建議先確認實際採購型號是否含對應模組。
官方也列出 動態圖控及緊急事件及時跳圖、雲端門禁控制，訊息透過 TCP 主動上傳 等應用方向，代表它不只適合單點門禁，也適合整合到較完整的管理架構。
門禁、考勤、樓控可以一起做嗎？
可以。AR-837-E 可應用在 單機與連網門禁系統，同時官方列出 定時鬧鈴功能 可用於考勤上下班提醒，另有 電梯定時排程控制 的專屬韌體方案。如果案場要做門禁、考勤、圖控或電梯整合，這台會是很典型的 E 系列控制器。
容量與相容性
- 人員 / 樓層數：16,000 人 / 64 層（預設）；32,000 人 / 32 層；65,000 人 / 16 層
- 進出記錄：32,000 筆
- 感應頻率：125kHz、13.56MHz，並有雙頻型號
- 感應距離：2~15 cm
- 唯根輸入：支援 26~64
如果你現場已經有舊卡、新卡混用，或要兼顧後續更換卡片格式，AR-837-E 的相容性會比入門型號更有彈性。
安裝時要注意什麼？
官方說明書明確提醒幾點：訊號線與電源線要分開配管、TCP/IP 建議使用 CAT5、讀卡機與電鎖最好分開供電。這些都直接影響穩定性，尤其在門鎖啟動電流較大的案場，更不建議和控制器共用同一電源。
適合哪些場域？
- 辦公室與商辦大樓門禁
- 工廠與廠區人員管制
- 社區大樓公共門禁
- 需要圖控整合的機電或中央監控案場
- 需要電梯排程控制的門禁整合專案
Selection Guide
應用與選型
適用場景
- • 企業辦公室出入口門禁與考勤管理
- • 工廠與廠區人員進出控管
- • 社區大樓大門與公共區域門禁
- • 需要圖控監看或緊急事件跳圖的案場
- • 需要電梯定時排程控制的整合專案
適用需求
- • 想要 LCD 顯示與遠端網頁設定的 SOYAL 案場
- • 需要單機運作，也保留後續連網擴充彈性的專案
- • 要整合門禁、考勤、圖控與樓控的中大型場域
不建議情境
- • 要求設備原生支援人臉或指紋辨識的專案。
快速重點規格
PoE 選購條件
PoE (可選購)
工作電壓／供電
12–24 V DC
防護
IP65
卡片加密
AES Crypto comply with EAL5+
產品定位
圖形顯示控制器
感應頻率
125 kHz + 13.56 MHz（雙頻）
通行／驗證模式
讀卡、讀卡或密碼、讀卡加密碼
管制門數／門控架構
2 門
相容與搭配
- • 125kHz：ISO18000-2、EM4001、EM4095 compatible
- • 13.56MHz：Mifare Ultralight、Classic、Plus、DESFire EV1 / EV2、NFC（card simulation）、ISO15693、Felica、iCASH
- • 可搭配 701ServerSQL 與 HTTP Server 說明書進行網頁設定與管理
安裝注意事項
- • TCP/IP 連線建議使用 CAT5，並避免星狀佈線。
- • 傳輸訊號線與電源線請分開配管，不要綁在同一束。
- • 讀卡機與電鎖建議分開供電，避免鎖啟動時影響控制器穩定性。
- • 如需 TCP/IP 或 POE，請確認型號是否含外接模組。
維護建議
- • 定期清潔感應區、按鍵或辨識模組，並測試卡片與其他驗證方式。
- • 定期抽測電鎖、門位、開門按鈕、防破壞與火警聯動邏輯。
- • 權限或人員異動後檢查同步與進出紀錄，並保留設定備份。
選型規格（官網複核）
| 產品定位 | 圖形顯示控制器 |
|---|---|
| 感應頻率 | 125 kHz + 13.56 MHz（雙頻） |
| 通行／驗證模式 | 讀卡、讀卡或密碼、讀卡加密碼 |
| 管制門數／門控架構 | 2 門 |
| 人員／樓層容量 | 16,000 人/64 層(預設)；32,000 人/32 層；65,000 人/16 層 |
| 主機通訊 | RS-485 (9600 bps) TCP/IP PoE (可選購) SSC (加密通訊) |
| 網路介面／選購條件 | TCP/IP；PoE (可選購) |
| PoE 選購條件 | PoE (可選購) |
| 串列通訊 | TTL UART (4800~115200 bps) X2(半雙工) |
| 唯根輸入 | 唯根 26~64 |
| 唯根輸出 | 唯根 Data 0, Data 1與警戒輸出、求援輸出共用 |
| 事件記錄 | 32,000 筆 |
| 工作電壓／供電 | 12–24 V DC |
| 防護 | IP65 |
| 通訊加密 | SSC（SOYAL Security Communication） |
| 卡片加密 | AES Crypto comply with EAL5+ |
| 尺寸 | AR-837-E：128(H) × 94(W) × 40(D) mm |
| 操作環境 | -20℃ ~ +70℃ |
產品規格
| 螢幕 | 128×64 點陣 LCD（中英文 4 行顯示） |
|---|---|
| 感應頻率 | 125kHz / 13.56MHz / 雙頻（依型號） |
| 卡號位元 | UID Bits 24~64 Bit（可自行設定） |
| 感應距離 | 2~15 cm |
| 外接模組 | TCP/IP、POE（可選購） |
輸入 / 輸出與容量
| 數位輸入 | 控制器開門按鈕 X1、門位偵測 X1；唯根輸入 Port 開門按鈕 X1、門位偵測 X1 |
|---|---|
| 電鎖輸出 | 門鎖繼電器 X1、開集極 X1 |
| 警報輸出 | 繼電器 X1 |
| 數位輸出 | 警戒輸出 X1、數位串列開門訊號 X1、求援輸出 X1 |
| 防破壞偵測 | 微動開關（1 Form C / 1000mA / 30VDC） |
硬體規格
| 快閃記憶體 | 32Mb（斷電後人員名單與紀錄可保存十年以上） |
|---|---|
| RTC | 萬年曆時鐘斷電後可維持 14 天，每週誤差約 1 分鐘內 |
| CPU | ARM Cortex M3（32 bits） |
| 功率消耗 | < 5W |
| 狀態指示 | 6 組 LED（綠 / 紅） |
| 蜂鳴器 | 1 |
| 外殼材質 | ABS（符合 94V0 防火等級） |
| 顏色 | 黑框 / 銀框 |
| 按鍵 | 背光橡膠 |
| 淨重 | AR-837-E：約 230g |
| 儲存溫度 | -40℃ ~ +75℃ |
| 操作濕度 | 0%~90%（非凝結） |
| 儲存濕度 | 0%~95%（非凝結） |
Q: AR-837-E 有內建網路嗎？+
AR-837-E 的 Host 主通訊是 RS-485（9600 bps）。如需網路連線，可選購 TCP/IP 或 POE 模組，不是每個型號都固定內建。
Q: AR-837-E 可以管幾道門？+
依官方規格，AR-837-E 可管制 2 門，控制器本體與唯根輸入 Port 都可對應門禁輸入輸出。
Q: AR-837-E 支援哪些卡片？+
依官方規格，125kHz 支援 ISO18000-2、EM4001、EM4095 compatible；13.56MHz 支援 Mifare Ultralight、Classic、Plus、DESFire EV1 / EV2、NFC 模擬卡、ISO15693、Felica、iCASH。
Q: 這台可以做考勤和電梯控制嗎？+
可以。官方列出定時鬧鈴功能可應用於考勤上下班提醒，並支援電梯定時排程控制，但電梯排程需搭配專屬韌體。
Q: AR-837-E 適合半戶外嗎？+
官方規格標示防塵防水等級為 IP65，適合一般半戶外或有遮蔽環境，但仍建議避免長時間直接雨淋曝曬。
PROCUREMENT CHECK
採購與導入前確認
以下是評估 AR-837-E 時的通用檢查點；實際功能與可用性仍需依原廠文件、現場勘查與正式報價確認。
規格來源與版本紀錄
本頁規格依 SOYAL 原廠公開資料整理，最後核對：2026/10/25。 正式採購前，一帆會再依現場、韌體與供貨版本確認。 開啟原廠規格頁（新視窗）
- 1確認門體、鎖體、進出管制方式、斷電邏輯與消防逃生要求。
- 2先核對 AR-837-E 與既有主機、控制器、供電與通訊協定是否相容。
- 3依現場布線、安裝位置、使用人數與管理流程確認施工條件。
- 4型號、必要配件、授權與交期以正式報價及原廠最新資料為準。
